개인 CAT7 키스톤 잭

집 / 제품 / 구리 시스템 / 키스톤 잭 / CAT7 키스톤 잭

생산

ПОДРОБНОСТИ

CAT7 키스톤 잭 제조업체

CAT7 Keystone Jack은 이더넷 네트워킹의 CAT7 표준을 지원하도록 설계된 Keystone Jack 유형입니다. CAT7 (카테고리 7)은 CAT6A, CAT6, CAT5E 및 CAT5와 같은 이전 표준보다 더 빠른 데이터 전송 및 대역폭이 더 빠른 케이블 및 커넥터 시스템의 표준입니다.
키스톤 잭은 케이블의 끝을 종료하는 데 사용할 수있는 작은 모듈 식 커넥터입니다. Keystone Jack은 Keystone 벽 플레이트 또는 패치 패널에 맞도록 설계되었으며 케이블을 연결 및 분리 할 수있는 중심 위치를 제공합니다. CAT7 키스톤 잭에는 일반적으로 케이블 내부의 와이어와 연결하는 데 사용되는 일련의 전도성 핀이 포함되어 있습니다.
CAT7 키스톤 잭은 고속 데이터 전송을 지원하도록 설계되었으며 일반적으로 고속 데이터 전송 및 낮은 크로스 토크가 중요한 데이터 센터, 서버 룸 및 기타 고성능 네트워킹 환경에서 사용됩니다. 또한 10 기가비트 이더넷과 40 기가비트 이더넷 표준을 지원하므로 높은 대역폭 애플리케이션에 적합합니다.
CAT7 Keystone Jack은 이전 이더넷 표준과 호환되지 않으므로 CAT7 케이블에서만 사용할 수 있으므로 케이블 인프라를 완전히 교체해야합니다.
1. 제품 설계 수준 : 범용 커넥터 레벨 2.
2. 내장 디자인, 모듈은 분배 프레임에 설치하여 모듈 식 분배 프레임을 형성 할 수 있습니다.
3. 연결 방법 : RJ45 잭 점퍼가있는 잭, IDC는 수평 배선으로 종료되었습니다. Contact PIN Contact는 고열 및 낮은 탈구 기술을 채택하여 근거리 Crosstalk 값을 효과적으로 감소시킵니다.
EMC 전자기 간섭을 방지하기위한 360도 만능 차폐 쉘 설계; 모든 금속 아연 합금 다이 캐스팅 디자인, 독특한 접지 디자인, 신뢰할 수 있고 편리한 성능.
5. 환경 요구 사항 : ROHS 표준을 충족하십시오.
6. 재료 소개 :이 모듈 제품은 건물의 동일한 바닥에 수평 배선 및 작업 영역 배선을 연결하는 데 사용되며 주로 배선 장비 및 터미널 장비 또는 어댑터 변환 연결에 사용됩니다. 제품 짝짓기 및 짝짓기 케이블은 구리 액슬 꼬인 쌍 케이블과 구리 액슬 점퍼입니다.
7. 매칭 간 관계 : 동일한 표준 시리즈의 커넥터와 함께 사용할 수 있습니다.
8. 해당 표준 : 일반 사양 : YD/T 926.1-2009
하위 표준 : YD/T 926.3-2009
9. 기술 매개 변수 :
전기 특성 :
A. 주파수 범위 : 1 range 500MHz
B. 작동 전압 : 125 v
C. 견딜 수있는 전압 : DC1000V (AC750V) 분해 및 아크 현상없이 1 분
D. 근거리 크로스 토크 감쇠 다음 : ≥4db
E. 절연 저항 : 초기 값 ≥ 100mΩ
일정한 젖은 열 테스트 ≥100mΩ
기계적 특성 :
A. 삽입력 및 풀 아웃 력 : 삽입력은 20N 이하이며 풀 아웃 힘은 20N 이상입니다.
B. 커넥터 연결 장치의 영향 : 50N 60 ± 5s
C. IDC 터미널은 22 ~ 26AWG 꼬인 쌍으로 클램핑됩니다
내구성:
A. 플러그와 소켓의 횟수 : 750 회
B. 와이어 종료 수 : 250 회
10. 물질 및 표면 처리 :
A. 금속 재료 :
골드 바늘 : 형광 청동 금도금
IDC 카드 와이어 터미널 : 형광 청동 니켈 도금
B. 비금속 물질 :
플라스틱 : PC 폴리 카보네이트, PA66 나일론 66
C. 금도금 층의 두께 : 6 ~ 50u 금도금
D. PCB 재료 : FR4
11. 환경 성능 : 온도 : -25 ～ 70 ℃ 습도 : ≤85% (온도 85 ° ± 3 ℃)
소금 스프레이 테스트 :
A. 분무 전 염 용액의 pH 값은 6.5 내지 7.2 (35 ± 2 ℃);
B. 염 용액은 염화나트륨 (화학적으로 순수, 분석적으로 순수) 및 증류 또는 탈 이온수로 제조된다.
그것의 농도는 (5 ± 0.1)% (질량 백분율)이며;
C. 연속 원자화가 채택되고 권장되는 지속 시간은 48h입니다.
D. 분무 할 때는 기름과 먼지와 같은 불순물, 제트 공기의 온도 및 습도가 작업에 영향을 미치지 않도록해야합니다.
공간의 조건.
12. 개요 드로잉 및 최대 크기 사용자 정의
13. 포장 및 보관 : 제품을 특수 물집 봉지에 넣은 다음 골판지 상자에 넣고 제품 액세서리가 동시에 배치되며 제품 모델과 수량을 나타내는 레이블이 상지의 전면 왼쪽 상단에 부착되어 상지에 넣습니다. 포장 된 제품은 주변 온도가 -5 ~ 30 ℃ 인 창고에 저장되어야하며, 상대 습도는 70%이하이며 주변 공기에는 산, 알칼리 및 기타 부식성 가스가 없으며 저장 기간은 3 년입니다.
일반 포장 수량 : 상자 당 10 개의 상자, 상자 당 50 개, 상자 당 500 개.
14. 참고 : 제품 사용 마크 : 고객 지정 포장 .
2005년부터

유야오 시만테 네트워크 통신 장비 유한회사

유야오 시만테 네트워크 통신 장비 유한회사는 구조화 케이블 솔루션 및 광섬유 제품의 설계, 개발, 판매 및 서비스를 통합하는 전문 제조업체입니다.

거의 20년 동안, 저희는 축적된 경험을 바탕으로 고객의 니즈를 충족하고 온라인 거래 초기 단계부터 가치를 제공하기 위해 최선을 다해 왔습니다. 탄탄한 연구 개발(R&D) 시스템 덕분에 시만테 제품의 일관된 품질은 설계 단계부터 보장됩니다. 저희 회사는 10명 이상의 엔지니어와 30명 이상의 정규직 기술 전문가를 보유하고 있으며, 이들은 지속적으로 전문성을 발휘하여 품질을 향상시키고 제품 혁신을 촉진하고 있습니다.

17년 이상의 업계 경력

당사의 주요 제품에는 소켓 모듈, 패치 패널, 벽면 패널, 데이터 소켓 및 기타 구성 요소가 포함되며, 이러한 제품은 구조화 배선 시스템(SCS), 네트워크 통신, 스마트 홈 및 자동화 시스템과 같은 분야에서 널리 사용됩니다.

이 생산 시설은 10개의 표준 및 특수 생산 라인, 10세트의 완전 자동 사출 성형기, 20대의 반자동 사출 성형기, 그리고 8대의 다양한 자동 조립 설비를 갖추고 있어 연간 900만 개 이상의 안정적인 생산량을 유지할 수 있습니다.

시만테는 첨단 기술 시장에 집중하여 높은 품질 기준을 유지하고 있습니다. 엄격한 생산 공정 관리는 물론, 잘 구축된 테스트 시스템을 통해 고객의 종합적인 테스트 요구 사항을 충족합니다. 유럽, 호주, 아프리카, 중동, 동남아시아 등지로 안정적인 수출량을 유지하고 있으며, OEM 및 ODM 주문도 수주하고 있습니다.

시만테 – 당신과 함께 가치를 창출합니다!

인증서 표시

저희 회사는 다수의 국가 특허를 보유하고 있으며, ISO9001 품질경영시스템 인증을 획득하여 모든 제품이 해당 기준을 충족하고 있습니다.

  • EMC
  • LVD
  • tuv
  • 로스
  • ISO
  • 도달하다

소식

주요 행사 및 전시 정보입니다.

네트워크 설정에 가장 적합한 Cat7 키스톤 잭을 선택하는 방법은 무엇입니까? 최선의 선택 Cat7 키스톤 잭 세 가지 핵심 요소로 요약됩니다. 차폐 유형(STP 대 FTP), 커넥터 종단 스타일(공구가 필요 없음 대...
케이블을 쉽게 관리하는 방법은 무엇입니까? 현대의 가정과 사무실 환경에서는 어수선한 케이블은 미관에도 영향을 미칠 뿐만 아니라 안전상 위험을 초래할 수도 있습니다. 사용하여 케이블 매니저 전원코...

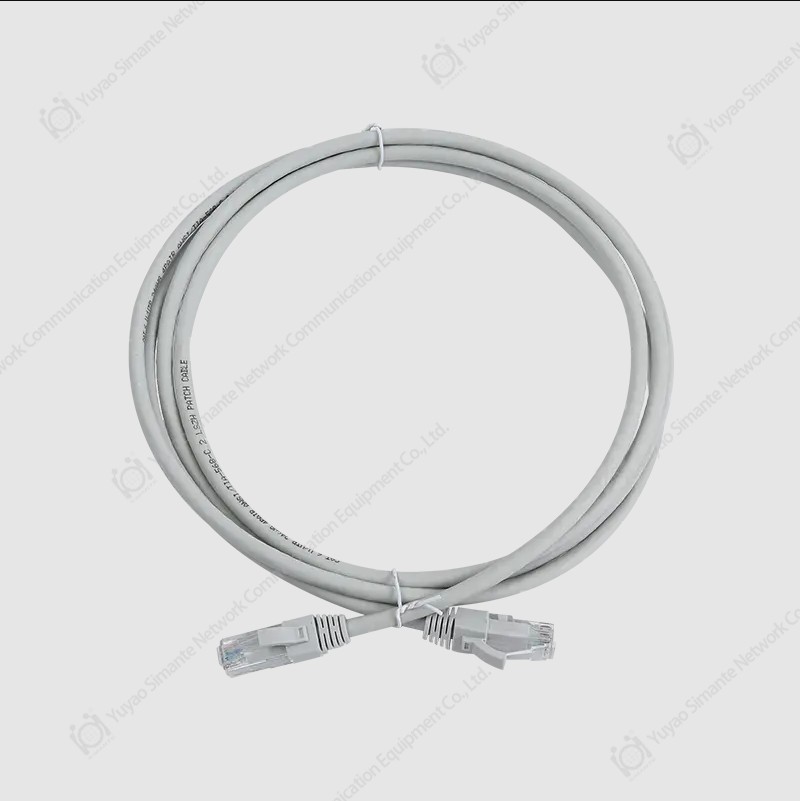

패치 코드의 주요 용도는 무엇입니까? 패치 코드란 무엇이며 그 기능은 무엇입니까? 패치 코드 주로 다양한 네트워크 연결 시나리오에 사용되며 최신 네트워크 케이블링에 없어서는 안될 핵심 구...

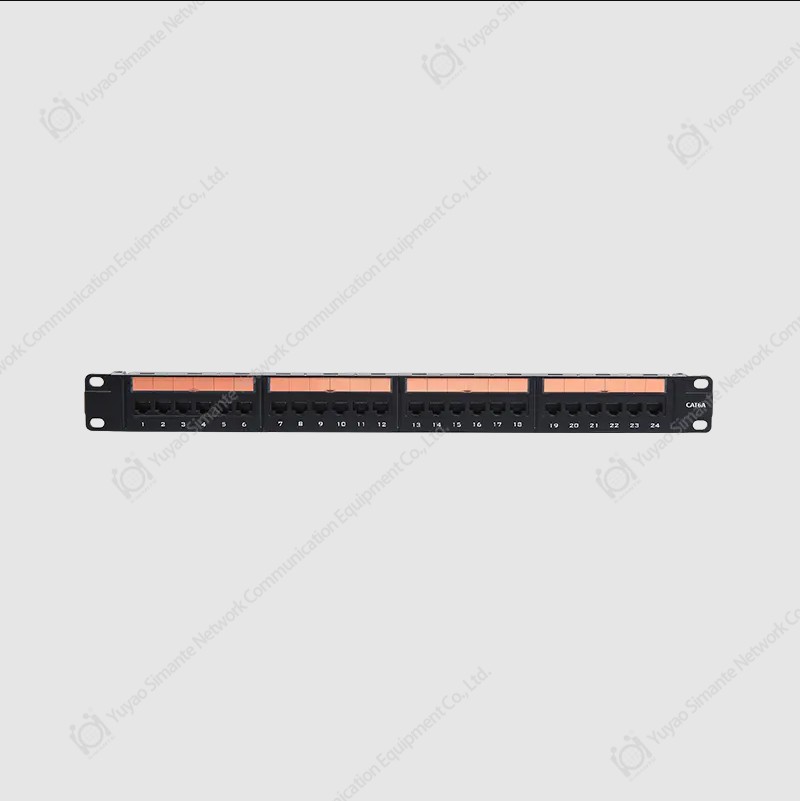

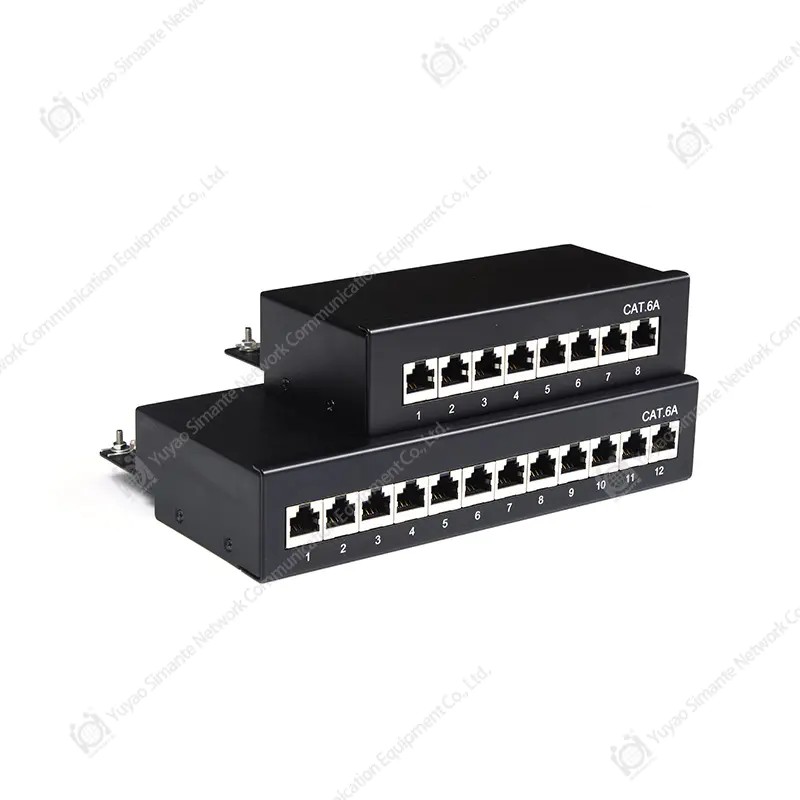

패치 패널의 일반적인 응용 분야는 무엇입니까? 현대 네트워크 통신 엔지니어링에서 패치 패널은 수직 일반 케이블링과 수평 케이블링을 연결하는 "트래픽 명령자" 역할을 합니다. 대규모 데이터 센터든 기업 사무실 인트라넷이든 ...
수 커넥터를 사용하는 방법? 현대 전자 및 산업 자동화에서 커넥터는 신호 및 전력 전송을 위한 필수 구성 요소입니다. 수형 커넥터 , 시스템의 "플러그" 끝 부분으로서 올바르게 사용될 경우 ...
페이스플레이트의 역할은 무엇인가요? 현대 산업 제조, 스마트 홈, 일상 생활에서 " 페이스플레이트 "는 어디에나 존재하지만 진정한 역할과 가치는 과소평가될 수 있습니다. 가장 단순한 제어 인터페이스...
CAT3 키스톤 잭을 연결하는 방법은 무엇입니까? C에이T3 키스톤 잭 특히 레거시 전화 시스템이나 저속 데이터 네트워크에서 네트워크 케이블링 및 음성 통신 시스템의 일반적인 구성 요소입니다. 최신 네트워크에서는 ...
110 배선 블록이란 무엇입니까? 110 배선 블록은 여러 쌍의 구리 케이블을 연결하고 구성하기 위해 전화 및 데이터 네트워크 배선에 사용되는 패치 패널입니다. 110 개의 배선 블록...
패치 코드는 무엇입니까? 일상 생활에서 우리는 종종 다양한 케이블과 접촉하지만 패치 코드 중요한 유형으로 케이블은 많은 사람들에게 익숙하지 않을 수 있습니다....
구조화 된 케이블링 시스템에서 CAT3 Keystone Jack은 네트워크 연결을 관리하고 유지하는 데 어떻게 도움이됩니까? CAT3 키스톤 잭 카테고리 3 트위스트 페어 케이블 (전화선 및 저속 이더넷)에는 표준화 된 RJ11/RJ45 인터페이스를 사용하여 커넥터와 케이블 사이의 호환성...
남성 커넥터는 무엇입니까? 구조, 재료 및 응용 프로그램은 무엇입니까? 에이 남성 커넥터 돌출 된 핀이있는 커넥터이며, 일반적으로 전기 또는 기계적 연결을 달성하기 위해 여성 커넥터와 짝을 이루는 데 사용됩니다. 남성 커넥터는 커넥터...
코드되지 않은 패치 코드의 절연 저항은 여전히 ​​젖은 열 테스트 후에도 요구 사항을 충족합니까? 일정한 습한 열 테스트는 고온 및 고 습도 환경에서 전자 구성 요소 및 케이블의 장기 사용을 평가하는 데 사용되는 성능 테스트입니다. 그 목적은 이러한 조건 하에서 제품의 안...

업계 지식 확장

그만큼 CAT7 키스톤 잭 CAT6 및 CAT6A와 같은 이전 범주의 기능을 능가하는 다음 단계의 이더넷 케이블 링 기술을 나타냅니다. CAT7 케이블이 인기를 얻고 있지만 CAT7 키스톤 잭의 개발과 전망은 여전히 ​​진화하고 있습니다. 다음은 CAT7 Keystone Jacks의 개발 및 전망에 대한 개요입니다.
성능 향상 : CAT7 키스톤 잭은 CAT7 에더넷 케이블을 지원하도록 설계되었으며, 이는 CAT6A에 비해 더 높은 데이터 전송 속도와 성능 향상을 제공합니다. CAT7 케이블은 더 먼 거리에서 10 기가비트 이더넷 (10GBase-T)을 지원할 수 있으며 외계인 크로스 스토크 및 간섭에 더 나은 저항을 제공 할 수 있습니다.
차폐 : CAT7 키스톤 잭은 일반적으로 고급 차폐 기술을 특징으로하여 전자기 간섭 (EMI) 및 외계인 크로스 토크로부터 최대한의 보호를 제공합니다. 이들은 개별적으로 차폐 된 쌍 (S/FTP) 또는 전체 차폐 구조 (F/FTP)를 가질 수 있으므로 신뢰할 수있는 신호 전송 및 신호 분해 최소화를 보장합니다.
종료 프로세스 : CAT7 키스톤 잭의 종료 프로세스는 다른 키스톤 잭의 종료 프로세스와 유사하며, 개별 와이어가 잭의 접점이나 터미널로 펀치를 포함하는 것과 유사합니다. 그러나, CAT7 케이블의 복잡성이 증가함에 따라, 적절한 신호 전송 및 성능을 보장하기 위해 CAT7과 관련된 정확한 종료 기술 및 도구가 필요할 수있다.
미래 방지 : CAT7 키스톤 잭 및 케이블은 종종 더 높은 성능 및 대역폭 기능을 제공하기 때문에 미래 방지 투자로 간주됩니다. 향후 네트워크 업그레이드 및 더 높은 데이터 전송 속도가 예상되는 응용 프로그램에 적합하여 신흥 기술 및 네트워크 요구 사항과의 호환성을 보장합니다.
응용 프로그램 전망 : CAT7 키스톤 잭은 데이터 센터, 서버 룸 및 산업 설정과 같은 고속 데이터 전송이 필요한 상업 및 엔터프라이즈 환경에서 가장 일반적으로 발견됩니다. 대규모 데이터 전송, 비디오 스트리밍 및 기타 대역폭 집약적 인 작업과 관련된 응용 프로그램에 적합합니다.
진화 표준 : CAT7 키스톤 잭의 개발과 광범위한 채택은 산업 표준의 발전에 영향을받습니다. CAT7 케이블은 ISO/IEC에 의해 표준화되었지만 현재 CAT7 케이블에 대한 특정 TIA/EIA 표준은 없습니다. 결과적으로 CAT7 Keystone Jacks 시장은 여전히 ​​진화하고 있으며 다양한 제조업체가 CAT7 호환 솔루션에 대한 자체 해석을 제공합니다.
호환성 고려 사항 : CAT7 키스톤 잭은 더 낮은 카테고리 케이블과 호환되므로 기존 인프라와 완벽하게 통합 할 수 있습니다. 그러나 카테고리 케이블이 낮은 CAT7 키스톤 잭을 사용하면 전체 네트워크 성능을 사용중인 가장 낮은 범주 구성 요소의 기능으로 제한합니다.
CAT7 키스톤 잭의 개발 및 전망은 고속 데이터 전송, 성능 향상 및 향상된 네트워크 안정성에 대한 수요가 증가함에 따라 발생합니다. 기술이 발전하고 더 빠른 네트워크의 필요성이 커짐에 따라 CAT7 키스톤 잭은 진화하는 네트워크 인프라를 지원하는 데 중요한 역할을 할 것으로 예상됩니다 .
