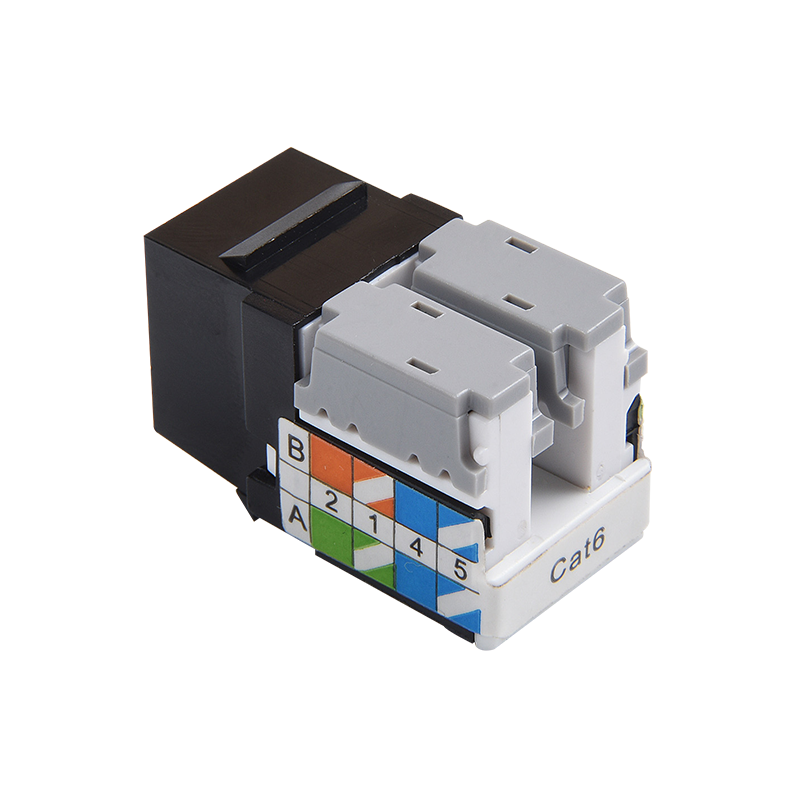

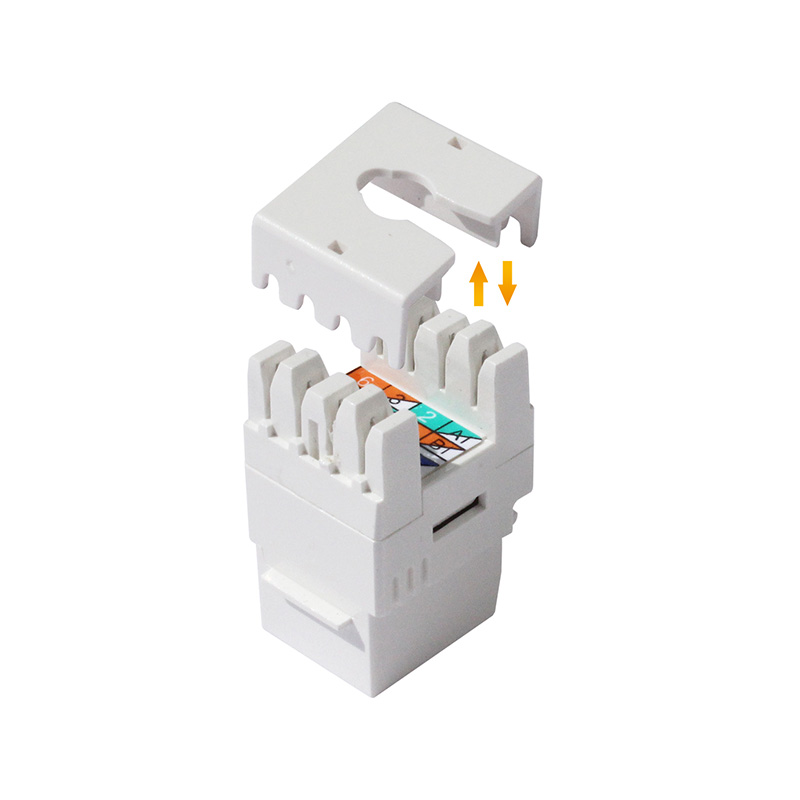

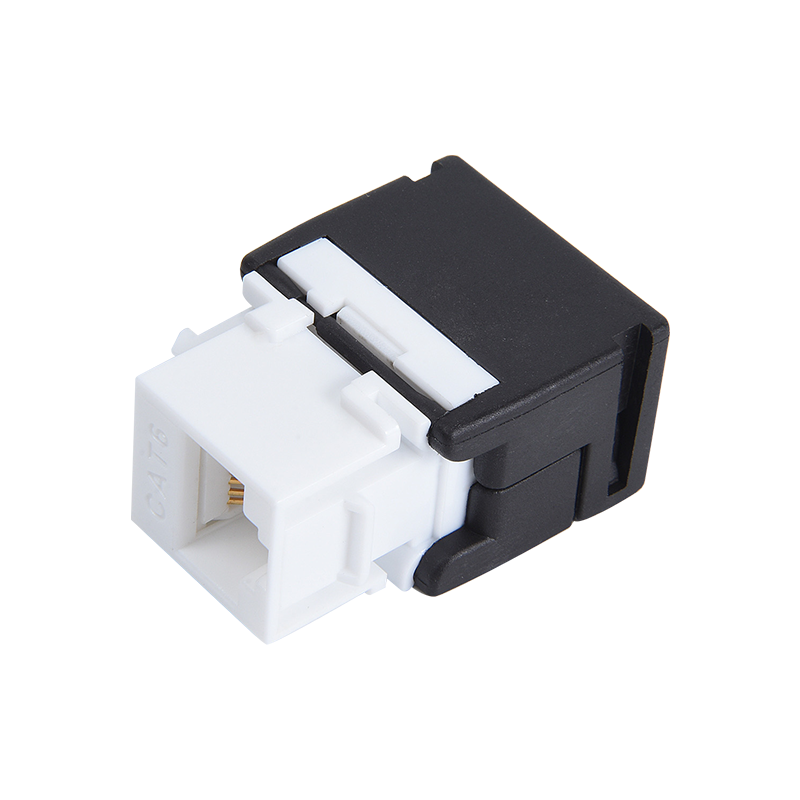

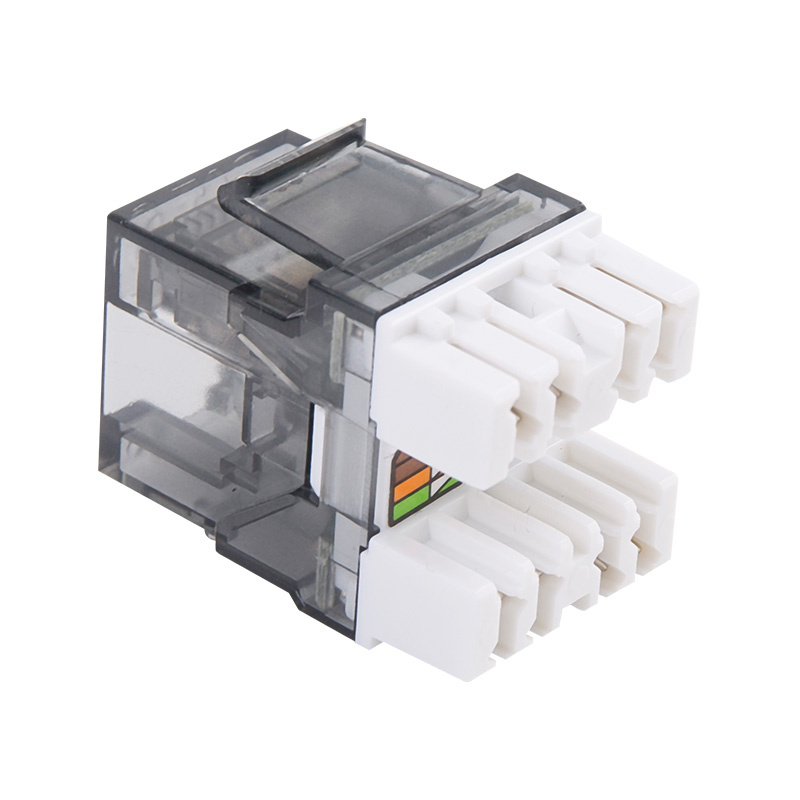

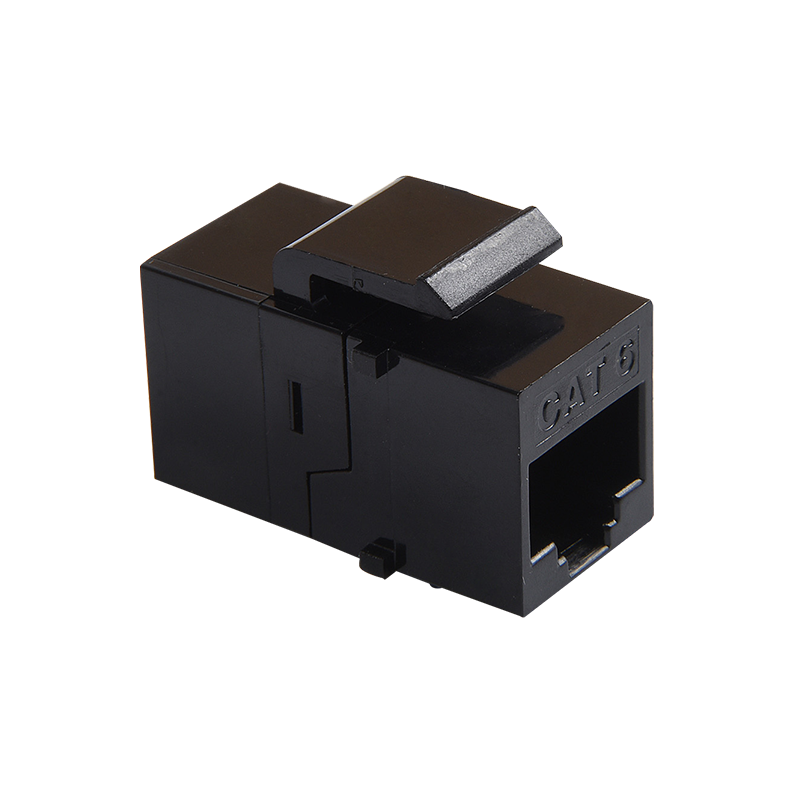

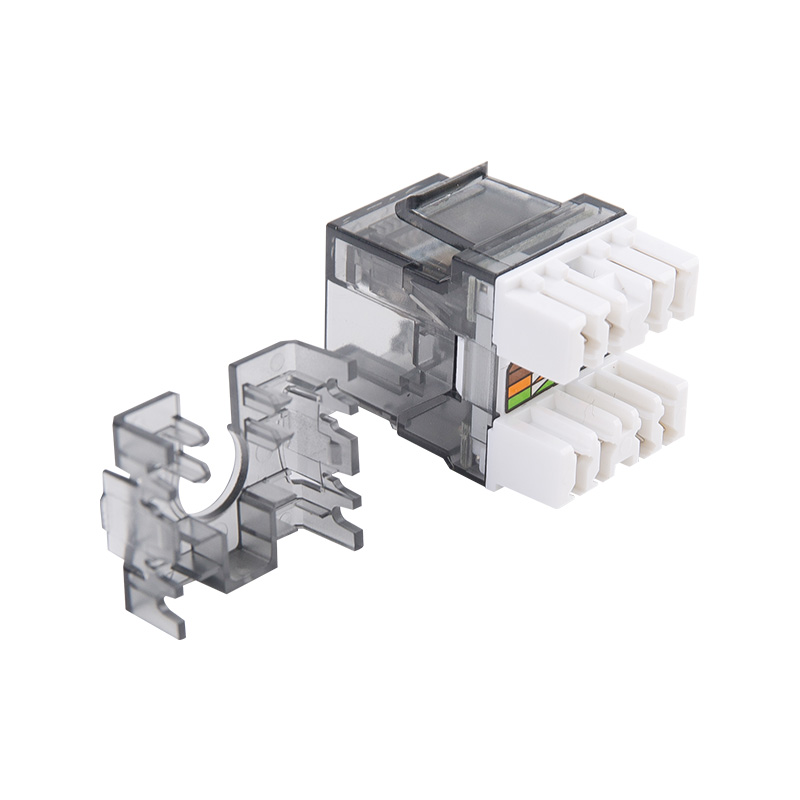

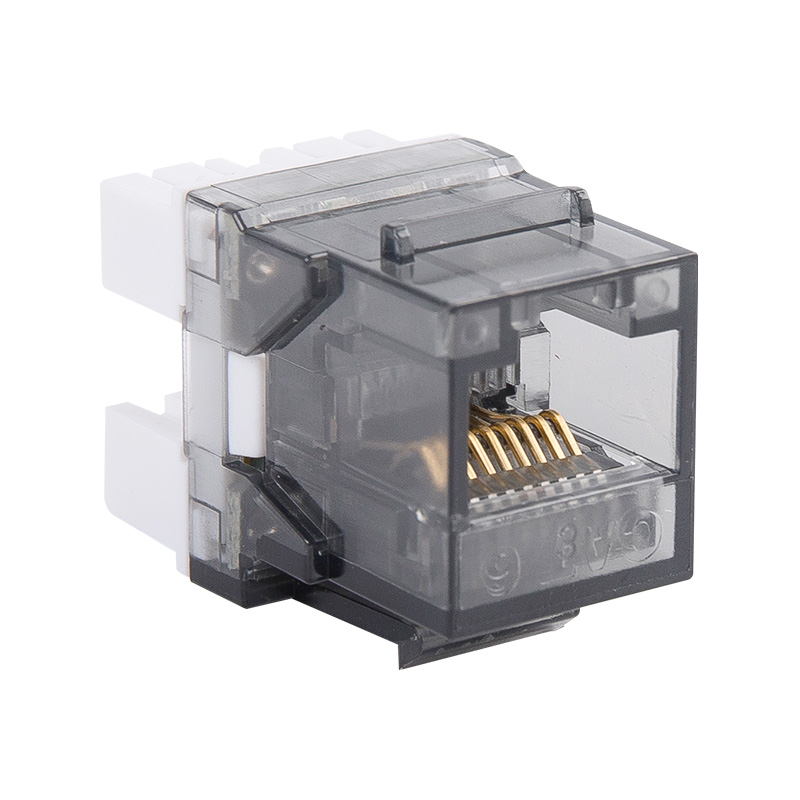

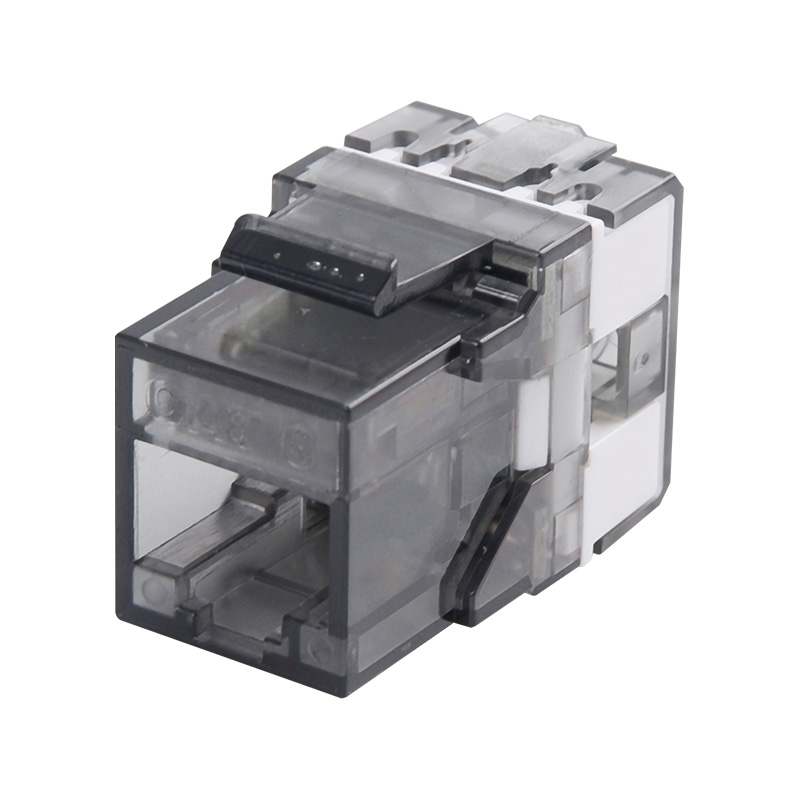

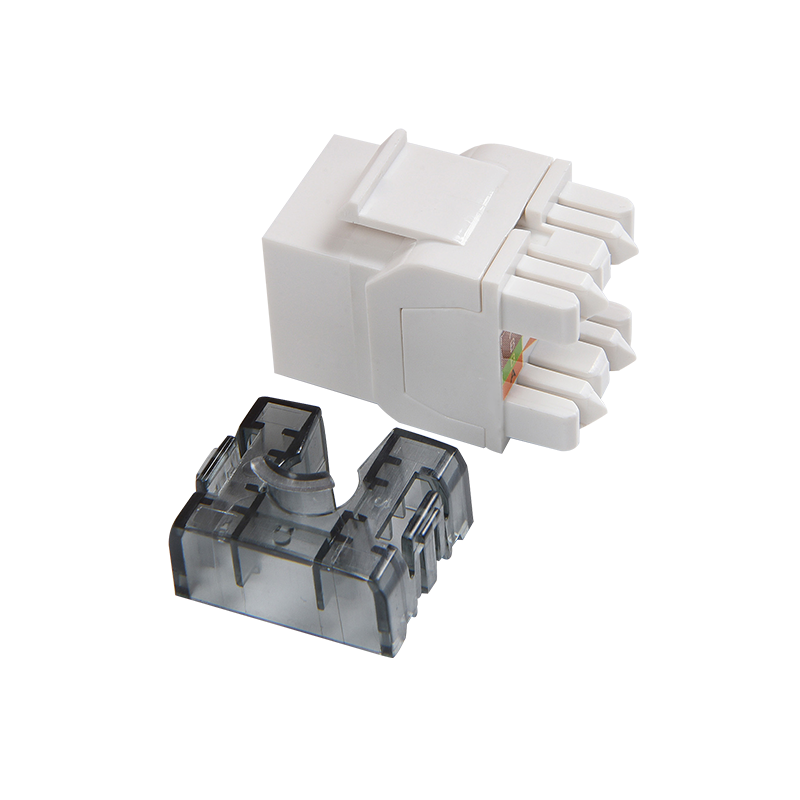

개인 CAT6 키스톤 잭

집 / 제품 / 구리 시스템 / 키스톤 잭 / CAT6 키스톤 잭

생산

ПОДРОБНОСТИ

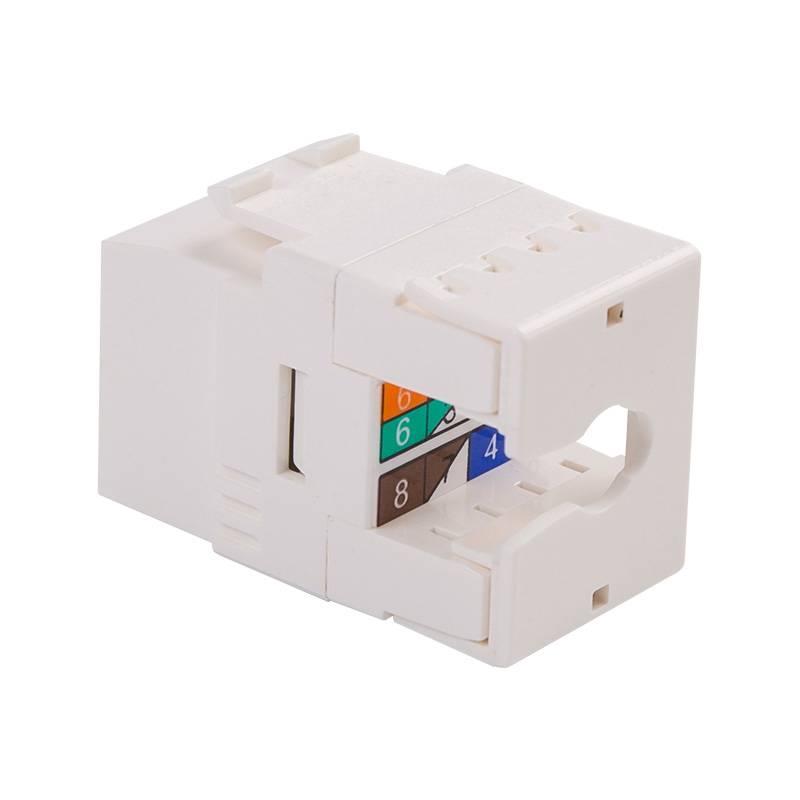

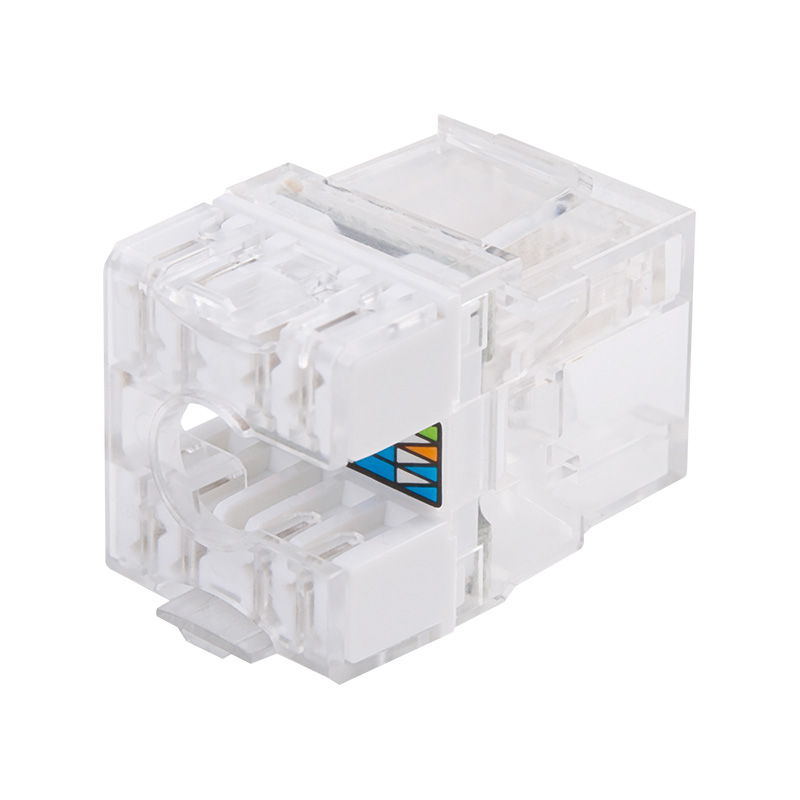

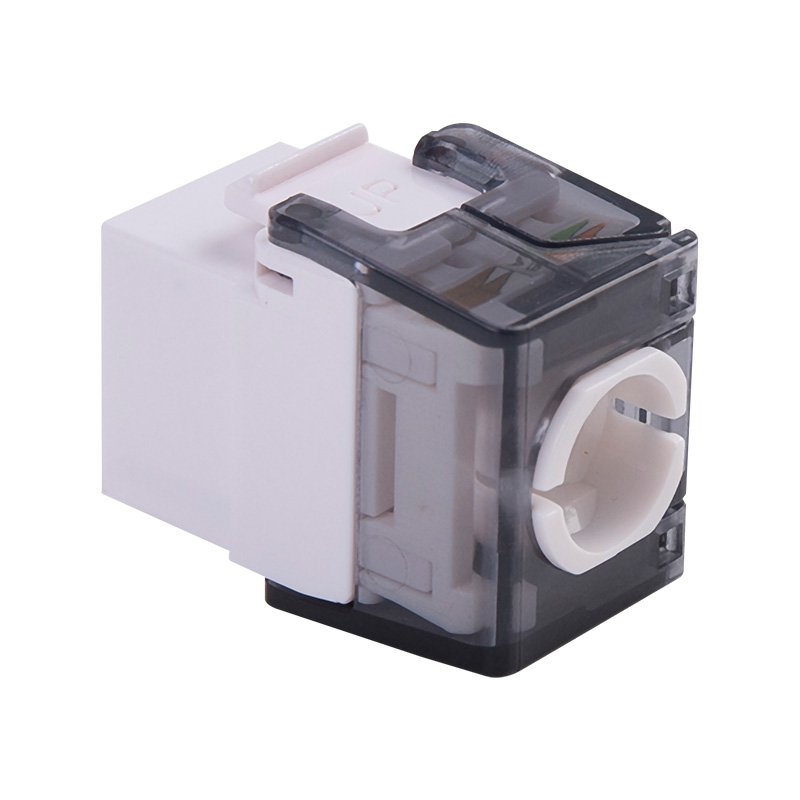

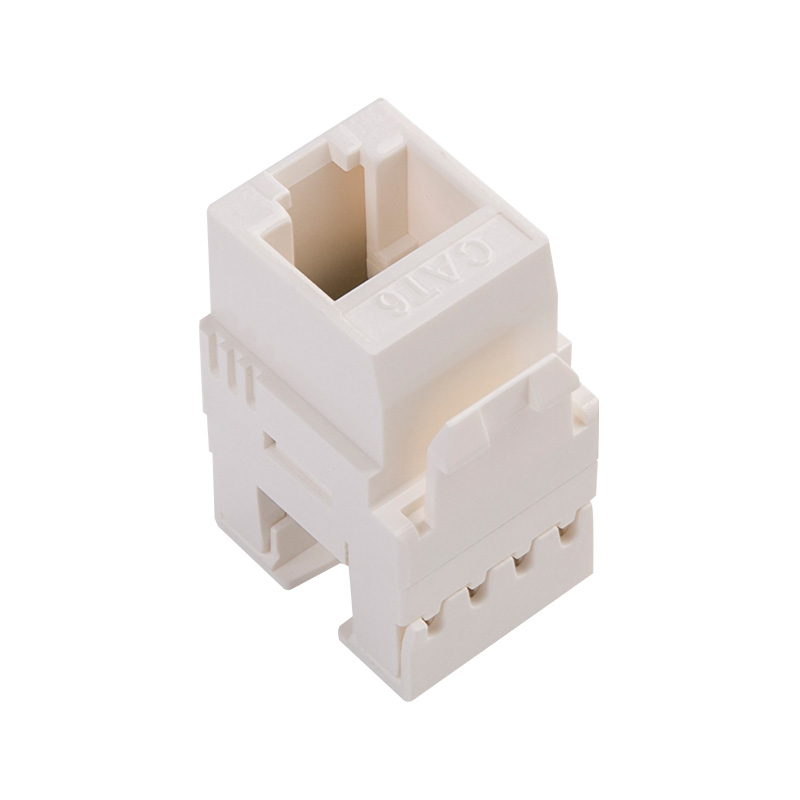

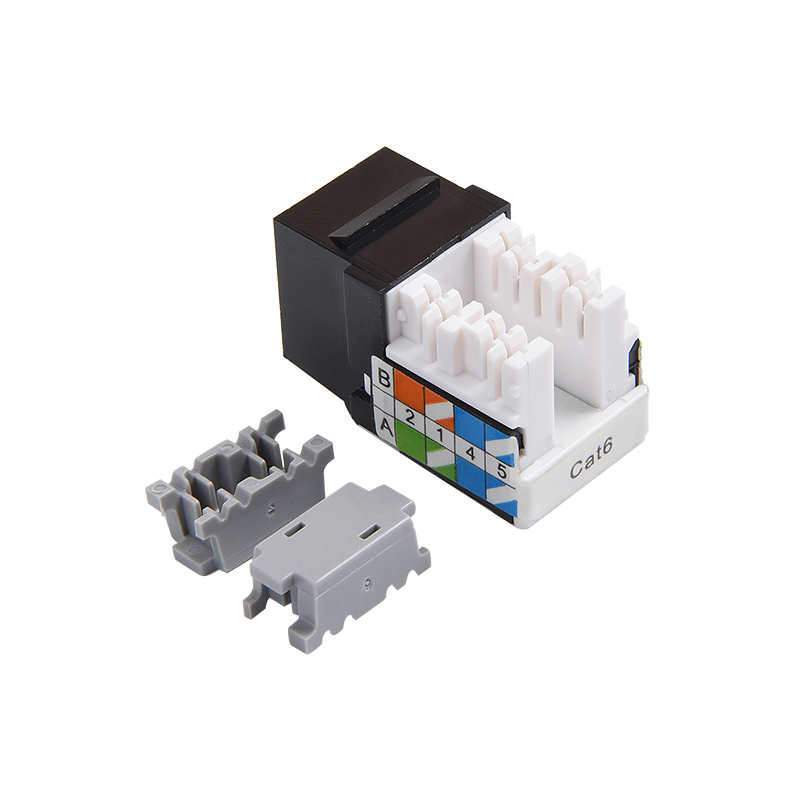

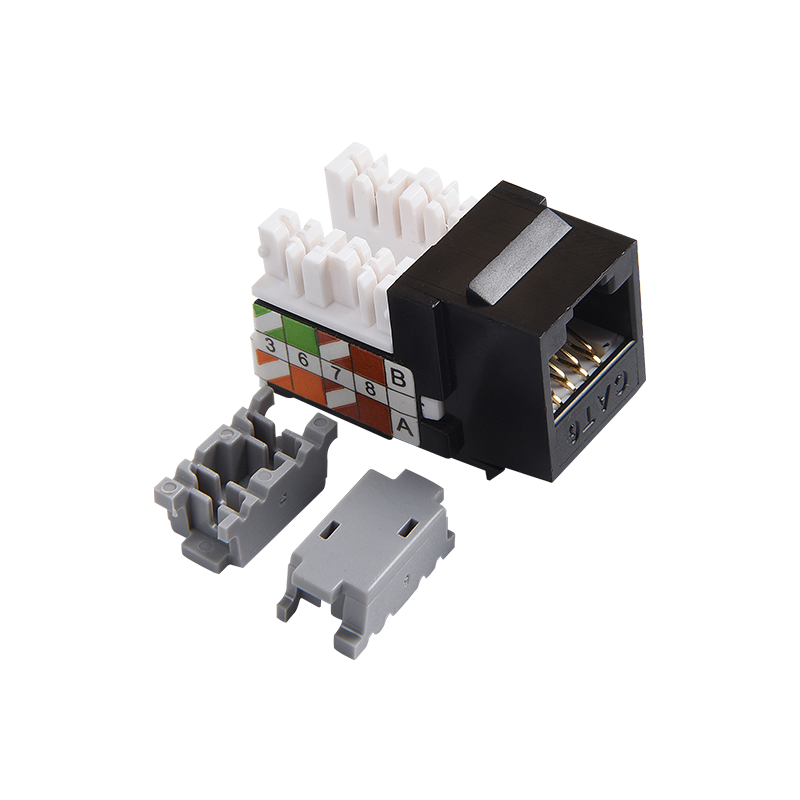

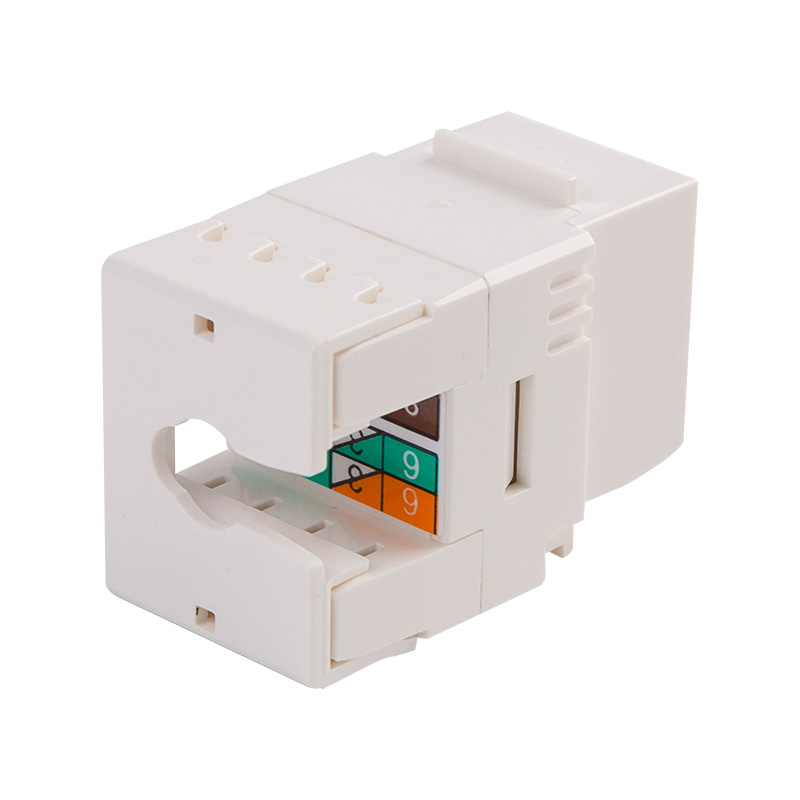

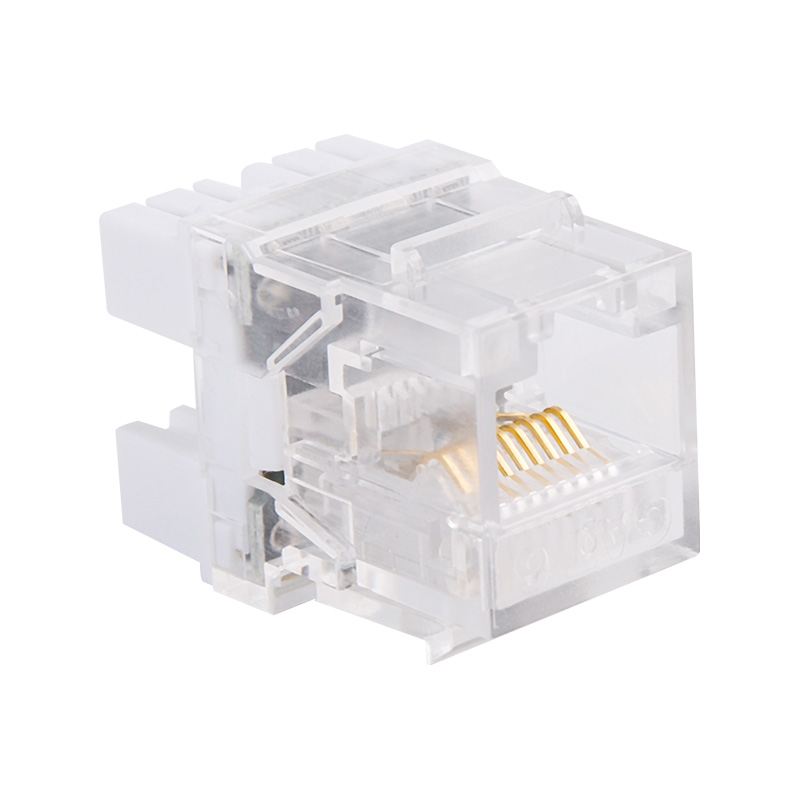

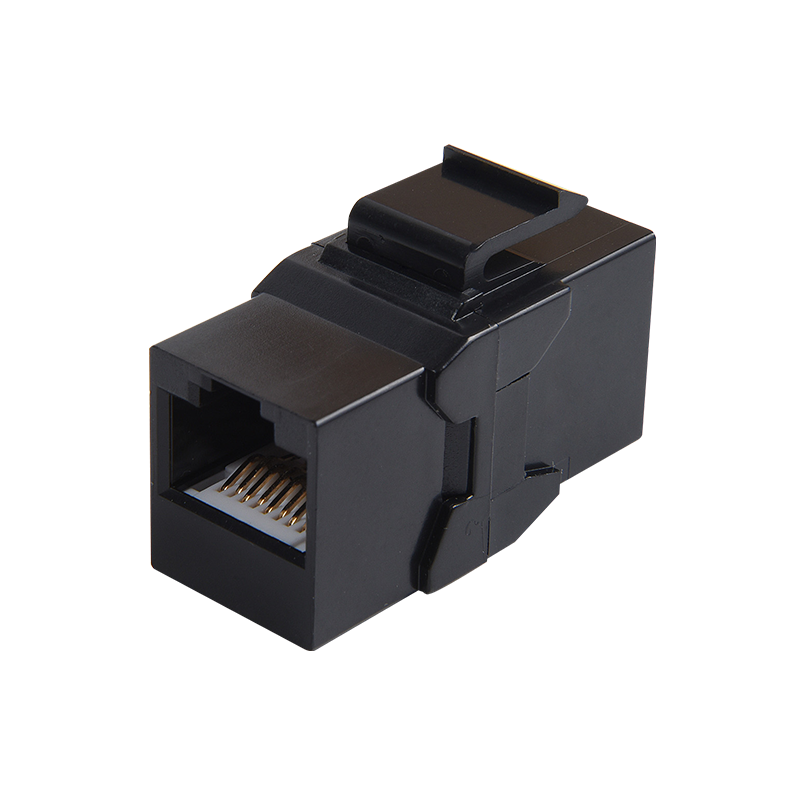

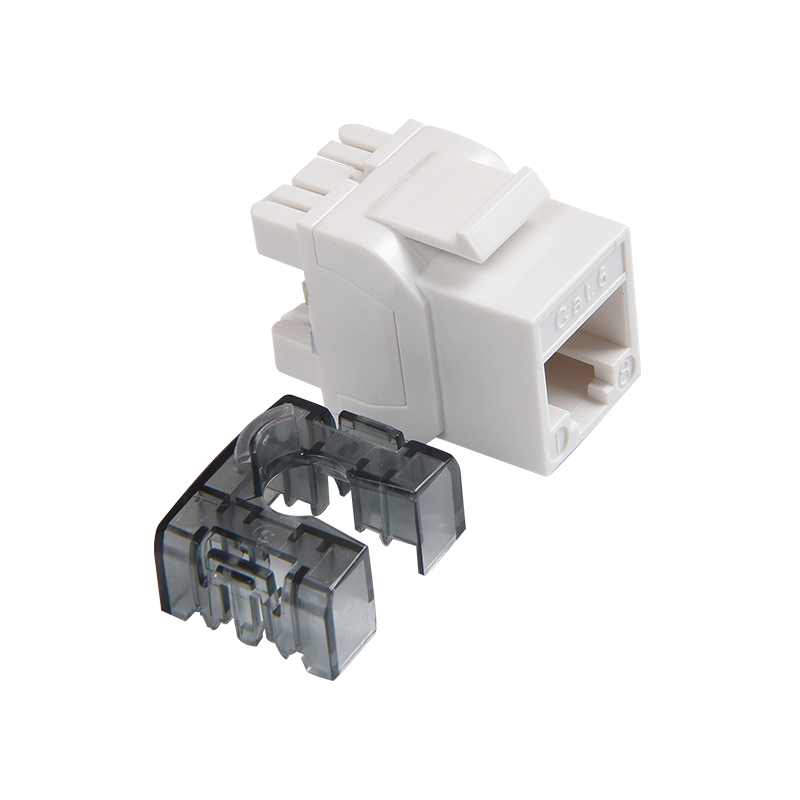

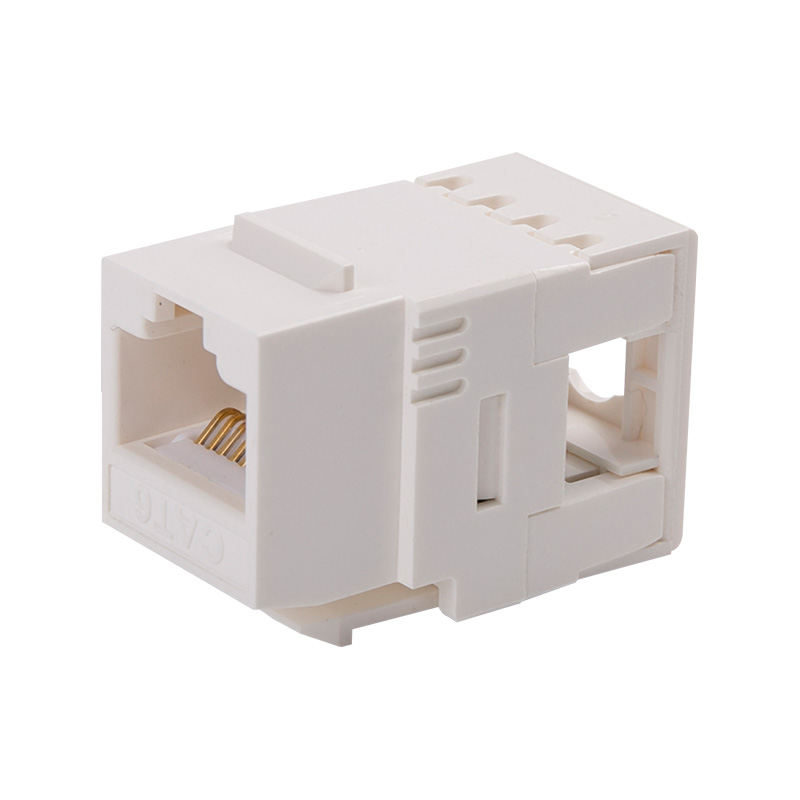

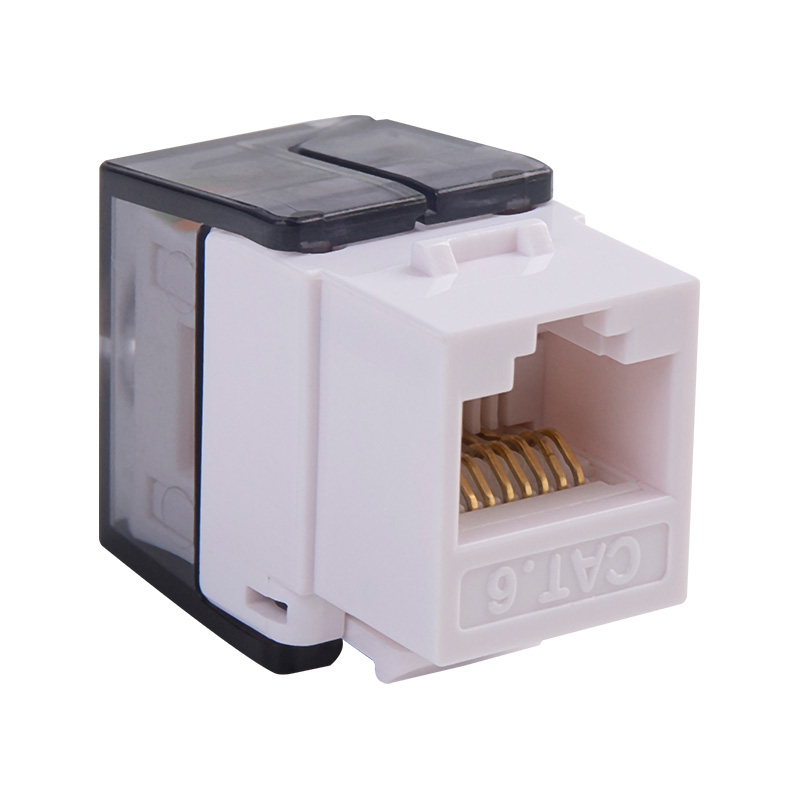

CAT6 키스톤 잭 제조업체

CAT6 Keystone Jack은 이더넷 네트워킹의 CAT6 표준을 지원하도록 설계된 Keystone Jack의 유형입니다. CAT6 (카테고리 6)은 CAT5 및 CAT5E와 같은 이전 표준보다 더 빠른 데이터 전송 및 대역폭이 더 빠를 수있는 케이블 및 커넥터 시스템의 표준입니다.
키스톤 잭은 케이블의 끝을 종료하는 데 사용할 수있는 작은 모듈 식 커넥터입니다. Keystone Jack은 Keystone 벽 플레이트 또는 패치 패널에 맞도록 설계되었으며 케이블을 연결 및 분리 할 수있는 중심 위치를 제공합니다. CAT6 키스톤 잭에는 일반적으로 케이블 내부의 와이어와 연결하는 데 사용되는 일련의 전도성 핀이 포함되어 있습니다.
CAT6 Keystone Jack은 고속 데이터 전송을 지원하도록 설계되었으며 일반적으로 데이터 센터, 서버 룸 및 고속 데이터 전송 및 낮은 크로스 토크가 중요한 고성능 네트워킹 환경에서 사용됩니다. 또한 네트워킹 및 통신 목적으로 주거 또는 상업 환경에서도 사용됩니다.
CAT6 키스톤 잭은 CAT5E, CAT5 및 CAT3 케이블과 호환되므로 기존 케이블 인프라를 업그레이드하는 데 적합합니다.
1. 내장 디자인, 패널 및 패치 패널과 함께 사용할 수 있으며 네트워크 케이블은 고정되어 카드 위치를 통해 연결할 수 있습니다.
2. 연결 방법 : RJ45 Crystal Head 1 ~ 1 Straight-Strough 유형. Jumper가있는 RJ45 Jack, IDC는 수평 배선으로 종료되었습니다. Contact PIN Contact는 고열 및 낮은 탈구 기술을 채택하여 근거리 Crosstalk 값을 효과적으로 감소시킵니다.
EMC 전자기 간섭을 방지하기위한 360도 만능 차폐 쉘 설계; 모든 금속 아연 합금 다이 캐스팅 디자인, 독특한 접지 디자인, 신뢰할 수 있고 편리한 성능.
4. 환경 요구 사항 : ROHS 표준을 충족하십시오.
5. 재료 소개 :이 모듈 제품은 건물의 동일한 바닥에 수평 배선 및 작업 영역 배선을 연결하는 데 사용되며 주로 배선 장비 및 터미널 장비 또는 어댑터 변환 연결에 사용됩니다. 제품 짝짓기 및 짝짓기 케이블은 구리 액슬 꼬인 쌍 케이블과 구리 액슬 점퍼입니다.
6. 매칭 간 관계 : 동일한 표준 시리즈의 커넥터와 일치합니다.
7. 해당 표준 : 일반 사양 : YD/T 926.1-2009
하위 표준 : YD/T 926.3-2009
8. 기술 매개 변수 :
전기 특성 :
A. 주파수 범위 : 1 range 250MHz
B. 작동 전압 : 125 v
C. 견딜 수있는 전압 : DC1000V (AC750V) 분해 및 아크 현상없이 1 분
D. 가까운 엔드 크로스 토크 감쇠 다음 : ≥3db
기계적 특성 :
A. 삽입력 및 풀 아웃 력 : 삽입력은 20N 이하이며 풀 아웃 힘은 20N 이상입니다.
B. 커넥터 연결 장치의 영향 : 50N 60 ± 5s
내구성:
A. 플러그와 소켓의 횟수 : 750 회
9. 물질 및 표면 처리 :
A. 금속 재료 :
골드 바늘 : 형광 청동 금도금
주택 : Zamak 5, 니켈 도금
B. 비금속 물질 :
플라스틱 : PC 폴리 카보네이트 s
C. 금도금 층의 두께 : 6 ~ 50u 금도금
D. PCB 재료 : FR4
10. 환경 성능 : 온도 : -25 ～ 70 ℃ 습도 : ≤85% (온도 85 ° ± 3 ℃)
소금 스프레이 테스트 :
A. 분무 전 염 용액의 pH 값은 6.5 내지 7.2 (35 ± 2 ℃);
B. 염 용액은 염화나트륨 (화학적으로 순수, 분석적으로 순수) 및 증류 또는 탈 이온수로 제조된다.
그것의 농도는 (5 ± 0.1)% (질량 백분율)이며;
C. 연속 원자화가 채택되고 권장되는 지속 시간은 48h입니다.
D. 분무 할 때는 기름과 먼지와 같은 불순물, 제트 공기의 온도 및 습도가 작업에 영향을 미치지 않도록해야합니다.
공간의 조건.

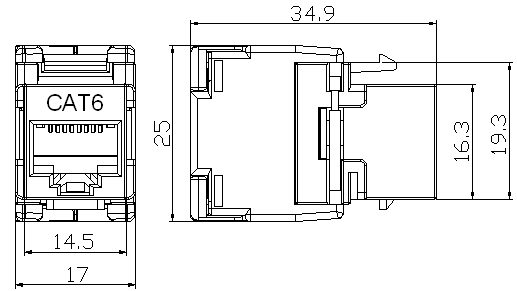

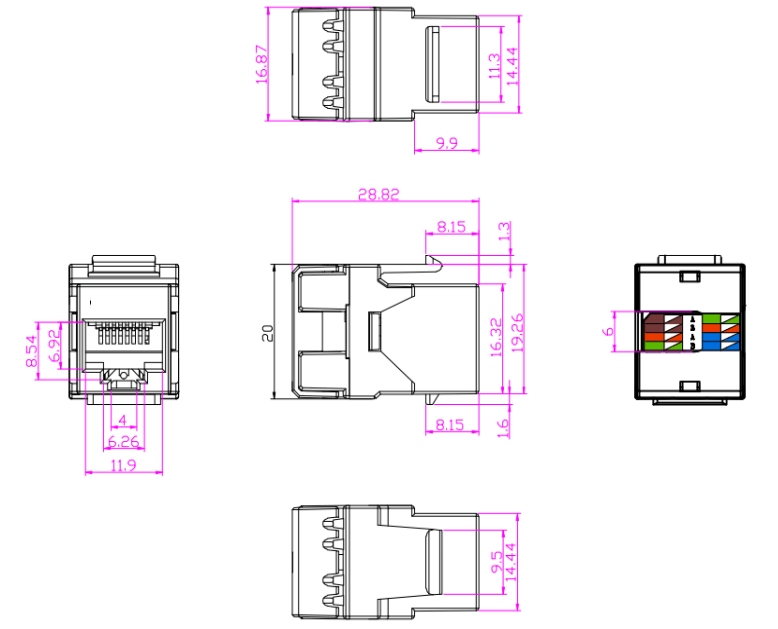

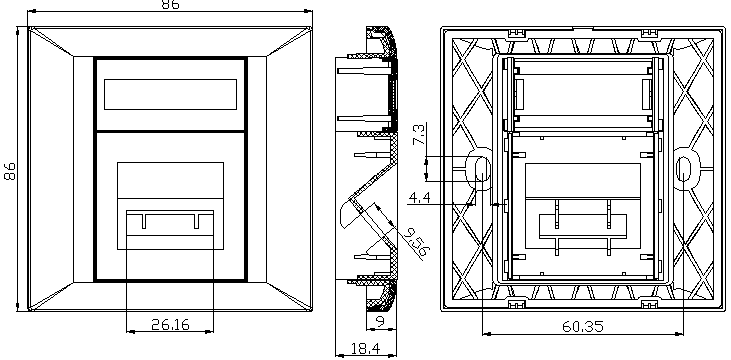

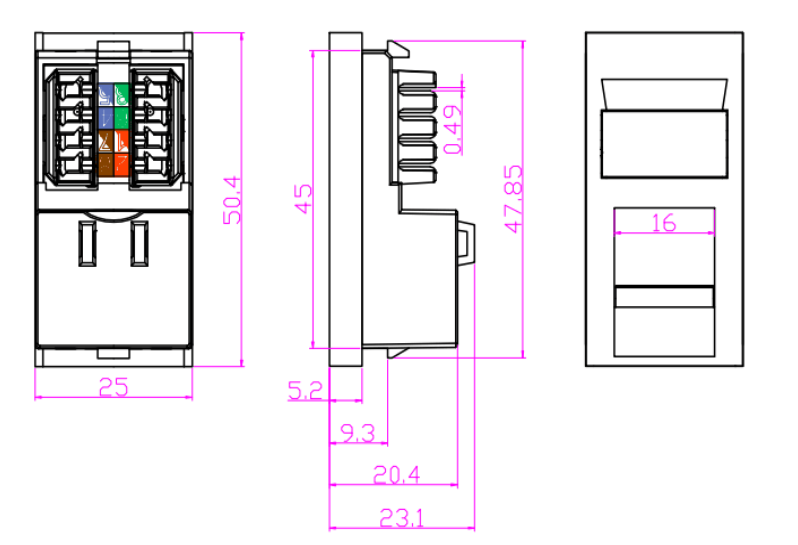

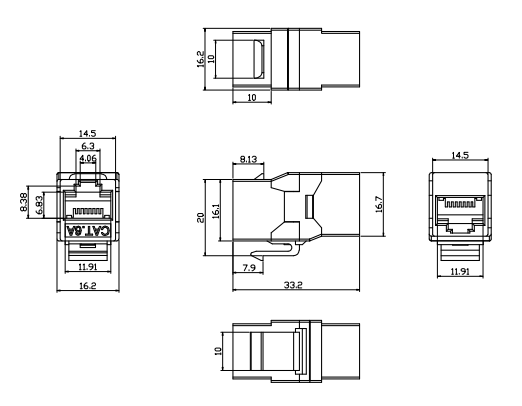

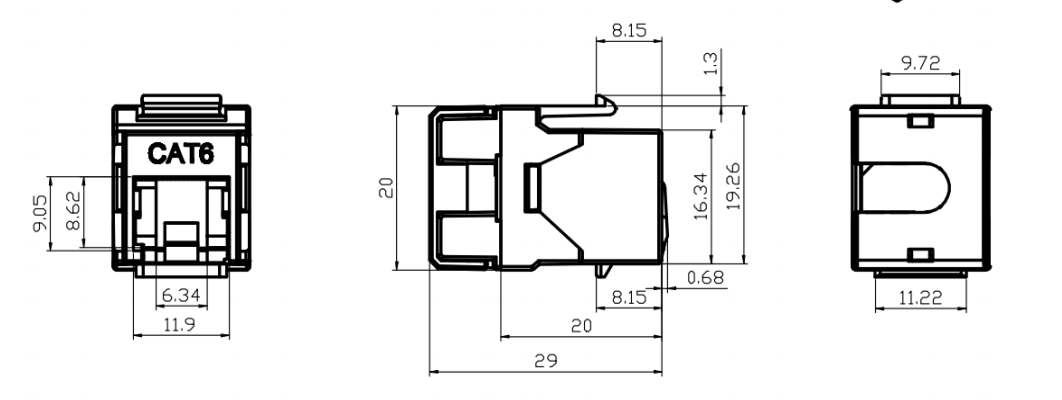

11. 개요 드로잉 및 최대 크기 사용자 정의
12. 포장 및 보관 : 제품을 특수 물집 봉지에 넣은 다음 골판지 상자에 넣고 제품 액세서리가 동시에 배치되고 제품 모델과 수량을 나타내는 레이블이 상지의 전면의 왼쪽 상단에 부착되어 상자에 넣습니다. 포장 된 제품은 주변 온도가 -5 ~ 30 ℃ 인 창고에 저장되어야하며, 상대 습도는 70%이하이며 주변 공기에는 산, 알칼리 및 기타 부식성 가스가 없으며 저장 기간은 3 년입니다.
일반 포장 수량 : 상자 당 10 개의 상자, 상자 당 50 개, 상자 당 500 개.
13. 참고 : 제품 사용 마크 : 고객 지정 포장 .
2005년부터

유야오 시만테 네트워크 통신 장비 유한회사

유야오 시만테 네트워크 통신 장비 유한회사는 구조화 케이블 솔루션 및 광섬유 제품의 설계, 개발, 판매 및 서비스를 통합하는 전문 제조업체입니다.

거의 20년 동안, 저희는 축적된 경험을 바탕으로 고객의 니즈를 충족하고 온라인 거래 초기 단계부터 가치를 제공하기 위해 최선을 다해 왔습니다. 탄탄한 연구 개발(R&D) 시스템 덕분에 시만테 제품의 일관된 품질은 설계 단계부터 보장됩니다. 저희 회사는 10명 이상의 엔지니어와 30명 이상의 정규직 기술 전문가를 보유하고 있으며, 이들은 지속적으로 전문성을 발휘하여 품질을 향상시키고 제품 혁신을 촉진하고 있습니다.

17년 이상의 업계 경력

당사의 주요 제품에는 소켓 모듈, 패치 패널, 벽면 패널, 데이터 소켓 및 기타 구성 요소가 포함되며, 이러한 제품은 구조화 배선 시스템(SCS), 네트워크 통신, 스마트 홈 및 자동화 시스템과 같은 분야에서 널리 사용됩니다.

이 생산 시설은 10개의 표준 및 특수 생산 라인, 10세트의 완전 자동 사출 성형기, 20대의 반자동 사출 성형기, 그리고 8대의 다양한 자동 조립 설비를 갖추고 있어 연간 900만 개 이상의 안정적인 생산량을 유지할 수 있습니다.

시만테는 첨단 기술 시장에 집중하여 높은 품질 기준을 유지하고 있습니다. 엄격한 생산 공정 관리는 물론, 잘 구축된 테스트 시스템을 통해 고객의 종합적인 테스트 요구 사항을 충족합니다. 유럽, 호주, 아프리카, 중동, 동남아시아 등지로 안정적인 수출량을 유지하고 있으며, OEM 및 ODM 주문도 수주하고 있습니다.

시만테 – 당신과 함께 가치를 창출합니다!

인증서 표시

저희 회사는 다수의 국가 특허를 보유하고 있으며, ISO9001 품질경영시스템 인증을 획득하여 모든 제품이 해당 기준을 충족하고 있습니다.

  • EMC
  • LVD
  • tuv
  • 로스
  • ISO
  • 도달하다

소식

주요 행사 및 전시 정보입니다.

네트워크 설정에 가장 적합한 Cat7 키스톤 잭을 선택하는 방법은 무엇입니까? 최선의 선택 Cat7 키스톤 잭 세 가지 핵심 요소로 요약됩니다. 차폐 유형(STP 대 FTP), 커넥터 종단 스타일(공구가 필요 없음 대...
케이블을 쉽게 관리하는 방법은 무엇입니까? 현대의 가정과 사무실 환경에서는 어수선한 케이블은 미관에도 영향을 미칠 뿐만 아니라 안전상 위험을 초래할 수도 있습니다. 사용하여 케이블 매니저 전원코...
패치 코드의 주요 용도는 무엇입니까? 패치 코드란 무엇이며 그 기능은 무엇입니까? 패치 코드 주로 다양한 네트워크 연결 시나리오에 사용되며 최신 네트워크 케이블링에 없어서는 안될 핵심 구...
패치 패널의 일반적인 응용 분야는 무엇입니까? 현대 네트워크 통신 엔지니어링에서 패치 패널은 수직 일반 케이블링과 수평 케이블링을 연결하는 "트래픽 명령자" 역할을 합니다. 대규모 데이터 센터든 기업 사무실 인트라넷이든 ...
수 커넥터를 사용하는 방법? 현대 전자 및 산업 자동화에서 커넥터는 신호 및 전력 전송을 위한 필수 구성 요소입니다. 수형 커넥터 , 시스템의 "플러그" 끝 부분으로서 올바르게 사용될 경우 ...
페이스플레이트의 역할은 무엇인가요? 현대 산업 제조, 스마트 홈, 일상 생활에서 " 페이스플레이트 "는 어디에나 존재하지만 진정한 역할과 가치는 과소평가될 수 있습니다. 가장 단순한 제어 인터페이스...
CAT3 키스톤 잭을 연결하는 방법은 무엇입니까? C에이T3 키스톤 잭 특히 레거시 전화 시스템이나 저속 데이터 네트워크에서 네트워크 케이블링 및 음성 통신 시스템의 일반적인 구성 요소입니다. 최신 네트워크에서는 ...
110 배선 블록이란 무엇입니까? 110 배선 블록은 여러 쌍의 구리 케이블을 연결하고 구성하기 위해 전화 및 데이터 네트워크 배선에 사용되는 패치 패널입니다. 110 개의 배선 블록...
패치 코드는 무엇입니까? 일상 생활에서 우리는 종종 다양한 케이블과 접촉하지만 패치 코드 중요한 유형으로 케이블은 많은 사람들에게 익숙하지 않을 수 있습니다....
구조화 된 케이블링 시스템에서 CAT3 Keystone Jack은 네트워크 연결을 관리하고 유지하는 데 어떻게 도움이됩니까? CAT3 키스톤 잭 카테고리 3 트위스트 페어 케이블 (전화선 및 저속 이더넷)에는 표준화 된 RJ11/RJ45 인터페이스를 사용하여 커넥터와 케이블 사이의 호환성...
남성 커넥터는 무엇입니까? 구조, 재료 및 응용 프로그램은 무엇입니까? 에이 남성 커넥터 돌출 된 핀이있는 커넥터이며, 일반적으로 전기 또는 기계적 연결을 달성하기 위해 여성 커넥터와 짝을 이루는 데 사용됩니다. 남성 커넥터는 커넥터...
코드되지 않은 패치 코드의 절연 저항은 여전히 ​​젖은 열 테스트 후에도 요구 사항을 충족합니까? 일정한 습한 열 테스트는 고온 및 고 습도 환경에서 전자 구성 요소 및 케이블의 장기 사용을 평가하는 데 사용되는 성능 테스트입니다. 그 목적은 이러한 조건 하에서 제품의 안...

업계 지식 확장

그것이 디자인과 특징에 관해서 CAT6 키스톤 잭 , 고려해야 할 몇 가지 주요 측면이 있습니다. 다음은 CAT6 Keystone Jacks에서 일반적으로 발견되는 디자인 및 기능에 대한 개요입니다.
설계 및 호환성 : CAT6 Keystone Jack은 CAT6 이더넷 케이블을 지원하도록 특별히 설계되었으며 CAT5E 케이블에 비해 더 높은 속도로 데이터를 전송할 수 있습니다. Keystone 디자인을 사용하면 키스톤 벽 플레이트, 패치 패널 또는 표면 장착 상자와 쉽게 설치하고 호환 할 수 있습니다.
성능 및 대역폭 : CAT6 키스톤 잭은 CAT6 케이블 링 표준의 성능 요구 사항을 충족하도록 설계되었습니다. 그들은 개선 된 신호 무결성, 크로스 스토크 감소 및 더 나은 소음 면역을 제공하여 신뢰할 수 있고 고속 데이터 전송을 가능하게합니다. CAT6 케이블 및 키스톤 잭은 기가비트 이더넷 (1000Base-T)을 지원할 수 있으며 다양한 네트워크 응용 프로그램에 적합합니다.
종료 프로세스 : CAT6 키스톤 잭은 CAT6 이더넷 케이블에서 잭의 접점 또는 터미널에 개별 도체를 정확하게 연결할 수있는 종료 프로세스를 사용합니다. 이 종료 프로세스에는 일반적으로 펀치 다운 도구를 사용하여 와이어를 펀칭하여 안전하고 일관된 연결을 보장합니다.

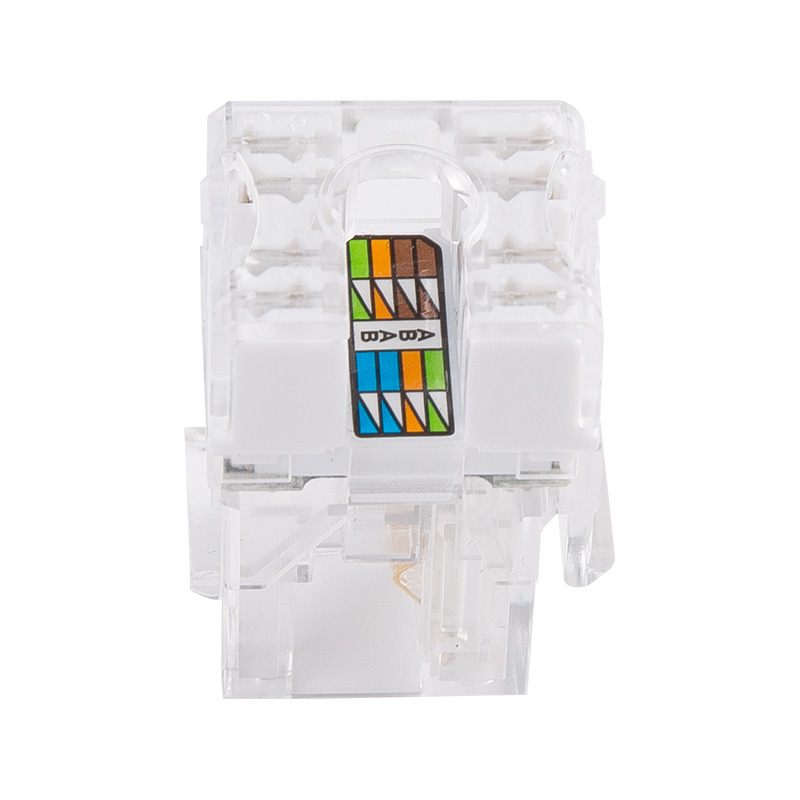

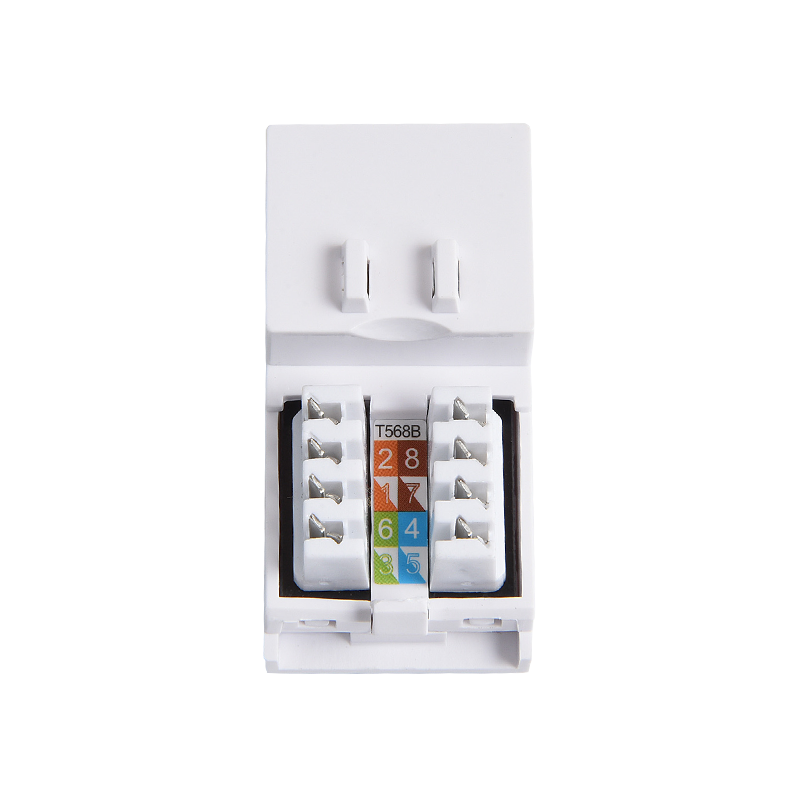

배선 체계 : CAT6 키스톤 잭은 종종 이더넷 연결을위한 산업 표준 배선 구성 인 T568A 및 T568B 배선 체계를 모두 지원합니다. 이러한 색상 코드 체계는 다른 네트워킹 장비와 일관성과 호환성을 제공하여 설치 및 문제 해결을보다 쉽게 ​​할 수 있습니다.
뒤로 호환성 : CAT6 키스톤 잭은 CAT5E 및 CAT5와 같은 하위 카테고리 케이블과 후진 호환됩니다. 즉, CAT5E 또는 CAT5 케이블과 함께 CAT6 키스톤 잭을 사용할 수 있지만 전체 네트워크 성능은 사용중인 가장 낮은 범주 구성 요소의 기능으로 제한됩니다.
차폐 또는 차폐 : CAT6 키스톤 잭은 차폐 (STP) 및 UTP (Shielded) 버전으로 제공됩니다. 차폐 된 CAT6 키스톤 잭은 전자기 간섭 (EMI)에 대한 추가 보호 기능을 제공하며 간섭 수준이 높은 환경에서 유리할 수 있습니다.
내구성 및 구성 : CAT6 키스톤 잭은 일반적으로 고품질 재료로 구성되어 내구성과 오래 지속되는 성능을 보장합니다. 강력한 하우징이있는 잭, 더 나은 전도도 및 부식 저항을위한 금도금 접점, 안전한 와이어 종료를위한 안정적인 IDC (절연 변위 커넥터) 터미널을 찾으십시오.
인증 및 규정 준수 : Telecommunications Industry Association/Electronic Industries Association (TIA/EIA) 및 UL (Underwriters Laboratories)이 설정 한 것과 같은 산업 표준 및 인증을 준수하는 CAT6 Keystone Jack은 품질, 성과 및 규정 준수에 대한 보증을 제공합니다.
CAT6 키스톤 잭의 특정 설계 및 기능은 제조업체와 모델마다 다를 수 있습니다. CAT6 키스톤 잭을 선택할 때 설치 환경, 성능 요구 및 다른 네트워킹 장비와의 호환성과 같은 특정 요구 사항을 고려하여 귀하의 요구에 가장 적합한 잭을 선택하십시오 .
