패치 패널과 스위치 란 무엇입니까?

패치 패널과 스위치: 직접적인 답변

A 패치 패널 네트워크 케이블을 종료하고 구성하는 수동 구조의 케이블링 구성 요소입니다. 네트워크 스위치 연결된 장치 간에 데이터를 수신, 처리 및 전달하는 능동형 전자 장치입니다. 패치 패널과 스위치를 비교할 때 핵심 구별은 간단합니다. 패치 패널은 자체적으로 데이터를 전송하거나 처리하지 않는 반면, 스위치에는 들어오는 데이터를 읽고 이를 올바른 대상 포트로 전달하는 회로가 포함되어 있습니다.

패치 패널은 일반적으로 네트워크의 물리적 계층에 위치하여 벽 콘센트, 키스톤 잭 또는 네트워크 전면판에서 배선실이나 장비실로 이어지는 수평 케이블링을 위한 고정되고 레이블이 지정된 연결 지점을 제공합니다. 이와 대조적으로 스위치는 짧은 패치 코드를 통해 패치 패널에 연결되며 실제로 네트워크의 여러 장치가 데이터를 교환할 수 있도록 하는 스위치입니다. 패치 패널에는 활성 전자 장치가 없기 때문에 전원이 필요하지 않지만 스위치는 작동하려면 전기 공급 장치가 필요합니다. 패치 패널과 스위치는 일반적으로 서로 교체하기보다는 보완적인 역할을 하기 때문에 구조화된 케이블링 시스템을 계획할 때 이러한 차이점을 인식하는 것이 유용합니다.

패치 패널이란 무엇이며 어떻게 작동합니까?

구조화된 케이블링 시스템에서 패치 패널의 핵심 기능

패치 패널은 전면에 일련의 키스톤 잭 포트를 고정하는 평평한 랙 장착형 또는 벽 장착형 패널입니다. 패널 전면의 각 포트는 패널 후면의 연결 지점에 해당합니다. 여기서 들어오는 수평 케이블 연결은 일반적으로 110 또는 Krone 스타일 종단을 따르는 IDC 펀치다운 방법을 사용하여 종단됩니다. 이 설정을 통해 설치자는 랙이나 장비실 주위에 느슨한 케이블을 흩어두는 대신 여러 개의 개별 케이블을 레이블이 지정되고 관리 가능한 하나의 위치에 정리할 수 있습니다. 또한 패치 패널은 대부분의 구리 구조 케이블링에 사용되는 표준 T568A 또는 T568B 배선 순서를 지원하도록 제작되어 전체 설치에서 배선 순서를 일관되게 유지합니다.

패치 패널 폼 팩터: Punch Down, RJ45 및 Cat6 모델

패치 패널 제품은 여러 가지 일반적인 형태로 제공됩니다. 에이 패치 패널 펀치 다운 모델은 구리 패치 패널의 가장 일반적인 종단 방법인 펀치다운 도구를 사용하여 각 도체를 IDC 슬롯에 눌러 종단됩니다. 에이 패치 패널 RJ45 스타일은 패치 코드의 표준 RJ45 플러그를 수용하는 전면 포트 자체를 나타냅니다. 에이 패치 패널 Cat6 또는 Cat6A 모델은 Cat6 또는 Cat6A 케이블의 대역폭 및 누화 요구 사항에 맞게 제작되었으며 일반적으로 일치하는 Cat6 또는 Cat6A 키스톤 잭과 쌍을 이룹니다. 에이 빈 패치 패널 사전 설치된 잭 없이 배송되므로 설치자가 포트별로 원하는 키스톤 잭을 삽입할 수 있습니다. 이는 랙에 구리선과 광섬유 연결이 혼합되어 필요할 때 유용합니다.

소규모 설치에서는 때때로 패치 패널 상자 전체 랙 장착 장치 대신. 패치 패널 상자는 제한된 수의 포트를 보유하는 소형 인클로저로, 전체 19인치 랙이 실용적이지 않은 가정, 소규모 사무실 또는 표면 장착 위치에서 자주 사용됩니다. 아래 차트는 패치 패널 포트 수가 일반적으로 소규모 설치에서 대규모 설치로 확장되는 방식을 보여줍니다.

위 차트는 구조화된 케이블링 설치에서 볼 수 있는 가장 일반적인 패치 패널 포트 구성 중 4가지(8포트, 12포트, 24포트 및 48포트 모델)를 나타냅니다. 24포트 및 48포트 패치 패널 장치는 일반적으로 개별 작업 영역에서 나오는 더 많은 수의 수평 케이블을 종단해야 하는 통신실 및 장비 랙에 선택됩니다. 더 작은 8포트 및 12포트 패치 패널 장치는 제한된 수의 네트워크 드롭만 필요한 소형 배선실, 홈 오피스 또는 지점 위치에 적합한 경우가 많습니다. 올바른 포트 수를 선택하는 것은 주로 위치에 계획된 케이블 드롭 수와 향후 확장에 대한 일부 허용에 따라 달라집니다. 일반적으로 나중에 용량을 추가한다는 것은 기존 패치 패널을 확장하는 것이 아니라 추가 패치 패널을 설치하는 것을 의미하기 때문입니다. 많은 설치자는 새 장치나 재배치된 작업 영역에 예비 포트를 계속 사용할 수 있도록 현재 요구 사항보다 한 계층 더 큰 패치 패널 크기를 선택합니다.

네트워크 스위치란 무엇이며 패치 패널과 어떻게 다른가요?

스위치 기능: 활성 데이터 전달 및 포트 인텔리전스

네트워크 스위치는 로컬 네트워크의 여러 장치를 연결하고 장치 간에 데이터를 전달하는 활성 장치입니다. 내부적으로 스위치는 해당 포트를 통과하는 트래픽에서 학습된 장치 주소 테이블을 유지 관리하며, 이를 사용하여 수신 데이터를 모든 곳에서 브로드캐스팅하는 대신 대상 장치가 있는 포트로만 전송합니다. 이를 위해서는 지속적인 전력이 필요하며 많은 스위치도 PoE(Power over Ethernet)를 지원하여 데이터에 사용되는 동일한 케이블을 통해 카메라나 무선 액세스 포인트와 같은 연결된 장치에 전원을 공급합니다. 일반적인 장비 랙에서 스위치는 패치 패널 근처에 위치하며 RJ45 수 커넥터 끝이 있는 짧은 패치 코드가 특정 패치 패널 포트를 특정 스위치 포트에 연결하여 구조화된 케이블링 시스템에 생명을 불어넣는 활성 연결을 형성합니다.

스위치는 실제로 데이터를 이동시키는 부품이기 때문에, 장치의 통신 속도와 한 번에 몇 개의 장치를 연결할 수 있는지를 결정하는 것은 패치 패널이 아닌 스위치입니다. 패치 패널은 사용 가능한 네트워크 연결을 자체적으로 추가하거나 제거하지 않습니다. 장치를 이동하거나 교체할 때마다 케이블을 다시 연결할 필요가 없도록 안정적인 종단 지점을 제공할 뿐입니다. 패시브 케이블 관리와 액티브 네트워킹 장비 간의 이러한 분리는 구조화된 케이블링 시스템이 장치를 스위치에 직접 배선하는 대신 두 구성 요소를 함께 사용하는 주된 이유 중 하나입니다.

패치 패널과 스위치: 나란히 기능 비교

아래 표에는 구조화된 케이블링 시스템 내에서 패치 패널과 네트워크 스위치 간의 주요 기능적 차이점이 요약되어 있습니다.

위의 레이더 차트는 정확한 측정 데이터 대신 예시적인 1~5 등급 척도를 사용하여 5가지 기능 차원에 걸쳐 패치 패널과 네트워크 스위치를 비교합니다. 패치 패널은 전력이나 데이터 처리 없이 케이블을 정리하는 수동 부품이기 때문에 케이블 정리, 물리적 계층 안정성, 전원 독립성 측면에서 높은 점수를 받습니다. 반면, 네트워크 스위치는 데이터를 적극적으로 읽고 트래픽을 올바른 포트로 전달하기 때문에 네트워크 인텔리전스에서 높은 점수를 얻었고 확장성에서도 상당히 좋은 점수를 받았습니다. 패치 패널은 전자 회로가 없기 때문에 네트워크 지능이 낮은 반면, 스위치는 지속적인 전원 공급 장치에 의존하여 작동하기 때문에 전력 독립성이 낮습니다. 함께 보면, 비교는 패치 패널과 스위치가 일반적으로 서로를 대체하는 것이 아니라 동일한 구조의 케이블링 시스템 내에서 보완적인 구성 요소로 사용되는 이유를 보여줍니다.

패치 패널과 스위치가 구조화된 케이블링 시스템에서 함께 작동하는 방식

일반적인 구조의 케이블링 시스템에서는 패치 패널과 네트워크 스위치가 동일한 작업을 두고 경쟁하는 것이 아니라 순차적으로 연결됩니다. TIA/EIA-568-C 구조적 케이블 연결 지침 및 BICSI 통신 배포 방법 매뉴얼에 참조된 일반적인 관행을 기반으로 단일 네트워크 연결이 따르는 일반적인 경로는 다음과 같습니다.

1. 작업 영역 케이블링은 컴퓨터와 같은 장치를 RJ45 키스톤 잭이 장착된 벽면 콘센트나 네트워크 전면판에 연결합니다.
2. 수평 케이블 연결은 전면판에서 다시 배선실이나 통신실까지 연결되며 일반적으로 권장되는 최대 길이는 약 100미터입니다.
3. 수평 케이블 연결은 일반적으로 110 또는 Krone 스타일 종료를 따르는 펀치 다운 IDC 방법을 사용하여 패치 패널 후면에서 종료됩니다.
4. RJ45 수 커넥터 끝이 장착된 짧은 패치 코드는 패치 패널 포트 전면을 근처 네트워크 스위치의 포트에 연결합니다.
5. 그런 다음 스위치는 여러 통신실을 함께 연결하는 백본 케이블 연결을 포함하여 해당 연결과 나머지 네트워크 간에 데이터를 전달합니다.

이러한 계층적 접근 방식은 구조화된 케이블링 시스템 : 패치 패널, 키스톤 잭, 전면판 및 패치 코드를 포함한 각 구조화된 케이블링 시스템 구성 요소에는 정의된 역할이 있으므로 임시 지점 간 배선에 비해 네트워크 케이블링 솔루션을 더 쉽게 유지 관리하고 재구성할 수 있습니다. 장치를 이동하거나 교체해야 하는 경우 설치자는 일반적으로 벽이나 천장을 통해 새 케이블을 당기는 대신 패치 패널이나 스위치에 있는 짧은 패치 코드만 변경할 수 있습니다. 아래 차트는 구조화된 케이블 제품에 사용되는 일반적인 케이블 범주의 대역폭 용량을 비교합니다.

이 선형 차트는 TIA/EIA-568-C 문서에 참조된 세 가지 일반적인 구조적 케이블링 범주(Cat5e, Cat6 및 Cat6A)와 관련된 상대적인 대역폭 용량을 비교합니다. Cat5e 케이블링은 일반적으로 약 100MHz의 대역폭 등급을 받고, Cat6 케이블링은 이를 약 250MHz로 확장하며, Cat6A 케이블링은 정격 대역폭을 약 500MHz로 더욱 증가시킵니다. 패치 패널은 일반적으로 특정 케이블 범주와 일치하도록 제작되므로 차트 오른쪽에 표시된 더 높은 대역폭을 활용하려면 Cat6A 키스톤 잭 및 Cat6A 케이블과 쌍을 이루는 Cat6A 패치 패널이 필요합니다. 예를 들어 Cat6A 케이블링을 Cat5e 패치 패널과 결합하는 것과 같이 동일한 링크 내에서 케이블 범주를 혼합하면 일반적으로 전체 링크가 낮은 등급 범주의 성능으로 제한됩니다. 이러한 이유로 구조화된 케이블링 시스템 전체에 사용되는 패치 패널, 키스톤 잭, 면판 및 패치 코드는 일반적으로 일관된 성능을 유지하기 위해 동일한 케이블 범주로 지정됩니다.

케이블 범주 외에도 구조화된 케이블링 시스템의 전체 규모는 배선되는 시설의 크기에 따라 달라집니다. 아래 세로 막대형 차트는 다양한 설치 유형에 걸쳐 포트 수가 어떻게 확장되는 경향이 있는지에 대한 일반적인 참조 수치를 제공합니다.

위의 세로 막대형 차트는 소규모 사무실에서 데이터 센터 랙에 이르기까지 다양한 유형의 구조적 케이블 설치에 사용되는 일반적인 포트 수에 대한 참조 수치를 보여줍니다. 소규모 사무실 설치에서는 일반적으로 단일 패치 패널 장치로 처리할 수 있는 약 24개의 포트를 사용합니다. 중간 규모의 사무실은 종종 48개의 포트로 확장되며 때로는 동일한 랙에 장착된 두 개의 패치 패널 장치로 분할됩니다. 기업 현장 및 대규모 시설에서는 96개 포트 범위로 이동할 수 있으며, 많은 서버 연결을 처리하는 데이터 센터 랙에는 144개 이상의 포트가 필요할 수 있으며, 이는 여러 개의 고밀도 패치 패널 장치를 쌓아서 달성하는 경우가 많습니다. 구조화된 케이블링 시스템에 필요한 실제 포트 수는 특정 작업 영역 수, 장비 연결 및 시설의 성장 계획에 따라 달라지기 때문에 이러한 수치는 고정된 요구 사항이 아닌 일반적인 계획 참조입니다.

패치 패널 구성 요소 선택: 키스톤 잭, 페이스플레이트 및 RJ45 커넥터

구조화된 케이블링 제품 구성요소인 키스톤 잭 및 페이스플레이트

패치 패널은 단독으로 작동하는 경우가 거의 없습니다. 일반적으로 키스톤 잭, 페이스플레이트, 패치 코드 등 관련 구조화된 케이블링 제품 구성 요소 제품군과 쌍을 이루어 완전한 네트워크 케이블링 솔루션을 형성합니다. 키스톤 잭 제조업체 중 일반적인 모듈 유형은 다음과 같습니다.

• 작업 영역 콘센트의 표준 기가비트 구리 연결에 사용되는 키스톤 잭 Cat6 모듈.
• RJ45 키스톤 잭 포트는 대부분의 빈 패치 패널 및 전면판 하우징과 호환됩니다.
• Net Keystone Jack 스타일 모듈은 설치자의 선호도에 따라 도구가 필요 없거나 펀치다운 종료되도록 설계되었습니다.
• 패치 패널 24 포트 이상의 백본 구성에 맞게 단일 포트, 듀얼 포트 및 다중 포트 레이아웃으로 제공되는 네트워크 페이스 플레이트 및 페이스 플레이트 하우징.

전면판 제조업체는 일반적으로 매립형 및 표면 장착형 전면판 옵션을 모두 제공하므로 건물 유형에 따라 동일한 키스톤 잭을 건식벽체, 이중 바닥 상자 또는 벽 표면에 설치할 수 있습니다. 전면판은 단순히 하나 이상의 키스톤 잭을 위한 하우징이기 때문에 연결의 실제 전기 성능은 여전히 ​​전면판의 키스톤 잭을 패치 패널에서 사용하는 동일한 케이블 범주와 그 뒤에 있는 케이블에 일치시키는 것에 따라 달라집니다.

RJ45 커넥터 및 패치 코드와 일치하는 패치 패널 포트

패치 패널 전면의 각 포트는 표준 RJ45 플러그를 수용합니다. 이러한 연결을 만드는 데 사용되는 패치 코드는 때때로 약어로 다음과 같이 불립니다. 패치 패널 패치 , 각 끝에 RJ45 수 커넥터가 장착된 짧은 공장 또는 현장 종단 케이블입니다. RJ45 커넥터 제조업체는 일반적으로 Cat5e, Cat6 또는 Cat6A 사양에 맞게 이러한 커넥터를 생산하며 패치 패널 및 키스톤 잭과 동일한 범주에 대한 등급의 커넥터를 선택하면 링크에서 의도하지 않은 병목 현상을 방지하는 데 도움이 됩니다. 패치 패널이라는 용어는 차량의 증폭기 배선 분배 패널을 가리키는 자동차 오디오 시스템용 패치 패널과 같이 관련 없는 상황에서도 나타납니다. 해당 사용법은 이 가이드 전반에 걸쳐 설명된 네트워크 구조 케이블링 패치 패널과 관련이 없습니다. 일치하는 키스톤 잭, 페이스플레이트 및 RJ45 커넥터도 생산하는 기존 패치 패널 제조업체와 협력하면 케이블 카테고리, 색상 코딩 및 종단 스타일이 구조화된 케이블링 시스템 전체에서 일관될 가능성이 높기 때문에 소싱을 단순화할 수 있습니다.

등각투영 뷰: 랙 장착형 패치 패널의 구조

위의 등각 투영 다이어그램은 특정 모델의 정확한 기술 도면이 아닌 주요 구성 요소의 일반적인 레이아웃을 보여주기 위한 랙 장착형 패치 패널의 단순화된 개략도입니다. 패널의 전면에는 RJ45 키스톤 잭 커넥터를 사용하여 개별 네트워크 케이블이 종단되는 키스톤 잭 포트 행이 있습니다. 패널 측면에 있는 장착 브래킷을 사용하면 패널을 표준 19인치 장비 랙에 고정할 수 있어 패널을 네트워크 스위치와 같은 다른 랙 장착 장비와 정렬된 상태로 유지할 수 있습니다. 패널 후면에는 일반적으로 110 또는 Krone 스타일 종단 방법을 따르는 IDC 펀치 다운 터미널이 사용되어 들어오는 수평 케이블을 각 키스톤 잭 포트에 연결합니다. 일반적으로 전면 포트 근처의 라벨 또는 ID 스트립이 포함되어 있어 각 포트에 번호를 매길 수 있습니다. 이는 라이브 구조의 케이블링 시스템에 패치 패널을 설치한 후 케이블 관리 및 문제 해결에 도움이 됩니다.

아래 사진은 패치 패널과 페이스플레이트 구성 요소의 대표적인 범위를 보여줍니다.

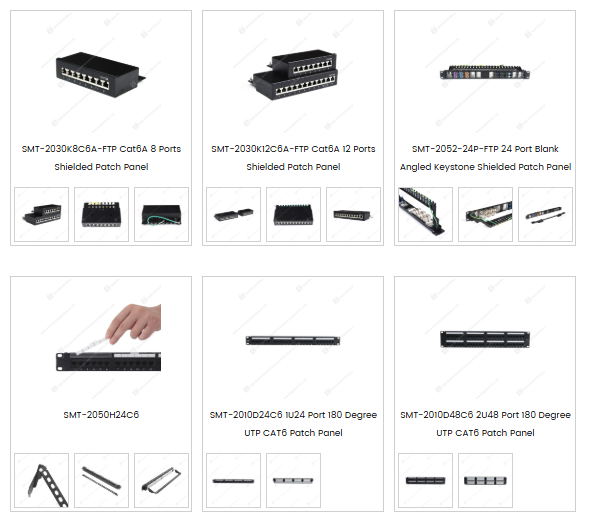

위 사진은 8포트 및 12포트 구성의 차폐형 Cat6A 패치 패널, 24포트 블랭크 각진 키스톤 차폐형 패치 패널, 24포트 및 48포트 180도 구성의 UTP Cat6 패치 패널을 포함한 다양한 패치 패널 및 전면판 구성 요소를 보여줍니다. 빈 패치 패널 모델은 설치자가 선택한 개별 키스톤 잭을 허용하므로 단일 패치 패널 섀시가 동일한 랙 공간 내에서 Cat6 키스톤 잭 또는 광섬유 어댑터와 같은 다양한 잭 유형을 지원할 수 있습니다. 랙 장착형 장치와 함께 표시된 패치 패널 상자 스타일 제품은 일반적으로 전체 장비 랙 외부에 소수의 네트워크 드롭만 구성하면 되는 소규모 설치에 사용됩니다. 이러한 모든 패치 패널 형식에서 RJ45 키스톤 잭 포트는 표준 구리 구조 케이블의 공통 종단 지점으로 유지되는 반면, 각 장치의 후면은 일반적으로 들어오는 케이블 실행에 대한 IDC 펀치 다운 종단을 수용합니다. 8포트, 12포트, 24포트, 48포트 패치 패널 옵션 중에서 선택하는 것은 일반적으로 특정 랙 또는 배선실에서 종단되는 케이블 드롭 수에 따라 결정됩니다.

Yuyao Simante Network Communication Equipment Co., Ltd. 소개

Yuyao Simante Network Communication Equipment Co., Ltd.는 설계, 개발, 판매 및 서비스를 포괄하는 구조적 케이블링 시스템 구성 요소 및 광섬유 제품에 중점을 둔 제조업체입니다. 거의 20년 동안 운영된 이 회사는 구조적 케이블링, 네트워크 통신 및 스마트 홈 애플리케이션에 사용되는 키스톤 잭, 패치 패널, 페이스플레이트 및 기타 구조적 케이블 제품의 생산 라인을 유지하고 있습니다. 제조 설정에는 완전 자동 및 반자동 사출 성형 장비와 함께 일반 및 맞춤형 생산 라인이 포함되어 수백만 단위 범위의 안정적인 연간 생산량을 지원합니다.

10명 이상의 엔지니어와 30명 이상의 정규 기술 직원으로 구성된 연구 개발 팀이 품질 관리 및 제품 업데이트 작업을 수행하여 설계 단계부터 패치 패널, 키스톤 잭 및 페이스플레이트 제조의 일관성을 지원합니다. 구조화된 케이블링 시스템 제조업체의 공급업체인 Simante는 유럽, 호주, 아프리카, 중동 및 동남아시아를 포함한 지역의 고객에게 서비스를 제공하고 CAT5E, CAT6 및 CAT6A 범주에 걸쳐 90도 및 180도 디자인의 맞춤형 12, 24 및 48 포트 키스톤 네트워크 패치 패널 외에도 패치 패널, 키스톤 잭 및 전면판 구성 요소와 관련된 OEM 및 ODM 협력에도 참여합니다.

패치 패널 및 스위치에 관해 자주 묻는 질문

Q1. 패치 패널과 스위치의 주요 차이점은 무엇입니까?

패치 패널은 구조화된 케이블링을 구성하고 종료하는 수동 장치인 반면, 스위치는 연결된 포트 간의 데이터 트래픽을 처리하고 지시하는 활성 네트워킹 장치입니다.

Q2. 네트워크 설정에 패치 패널과 스위치가 모두 필요합니까?

대부분의 구조화된 케이블링 시스템에서는 그렇습니다. 패치 패널은 수평 케이블 연결을 종료하고 짧은 패치 코드는 특정 패치 패널 포트를 스위치에 연결하여 케이블 관리를 활성 네트워킹 장비와 분리합니다.

Q3. 패치 패널에 일반적으로 사용할 수 있는 포트 수는 무엇입니까?

패치 패널은 일반적으로 8, 12, 24 및 48 포트 구성으로 제공되며 패치 패널 24 포트 및 48 포트 모델은 사무실 및 통신실 환경에서 널리 사용됩니다.

Q4. 스위치 없이 패치 패널을 사용할 수 있나요?

패치 패널만으로는 케이블 연결만 정리하므로 네트워크 연결을 제공하지 않습니다. 데이터 전송을 활성화하려면 패치 패널의 한쪽에 스위치, 라우터 또는 기타 활성 장비가 여전히 필요합니다.

Q5. 패치 패널과 함께 사용되는 RJ45 키스톤 잭과 RJ45 수 커넥터의 차이점은 무엇입니까?

키스톤 잭은 케이블 종단을 위해 패치 패널과 전면판에 장착된 암형 RJ45 포트이고, RJ45 수 커넥터는 키스톤 잭 포트나 스위치 포트에 삽입되는 패치 코드의 플러그 끝입니다.
