케이블 관리자의 목적
에이 케이블 매니저 서버 랙 또는 네트워크 인클로저 내에서 케이블을 구성, 라우팅 및 보호하도록 설계된 하드웨어 액세서리입니다. 이를 사용하려면 지정된 수평 또는 수직 채널을 통해 이더넷, 광섬유 또는 전원 케이블을 라우팅하고 후크 앤 루프 스트랩이나 통합 핑거로 고정하여 적절한 굴곡 반경과 공기 흐름을 유지하기만 하면 됩니다. 설치하려면 포함된 케이지 너트와 나사를 사용하여 서버 랙의 수직 장착 레일에 케이블 관리자를 장착합니다. 일반적으로 수평 관리자의 경우 1U(1.75인치)의 수직 공간을 차지하거나 수직 장치의 경우 측면 레일에 연결됩니다.
주요 목표는 두 가지입니다. 촘촘한 굴곡이나 전자기 간섭으로 인한 신호 저하를 방지하기 위해 그리고 얽힌 케이블로 인한 공기 흐름 방해를 제거하여 냉각 효율을 극대화합니다. . 고밀도 데이터 센터에서는 적절한 케이블 관리를 통해 냉각 비용을 최대 15%까지 줄이고 문제 해결 시간을 50% 이상 단축할 수 있습니다.
케이블 관리자 사용 방법: 실용 가이드
케이블 관리자를 효과적으로 사용하는 것은 단순히 채널에 전선을 채우는 것 이상입니다. 여기에는 확장성, 서비스 가능성 및 네트워크 무결성을 보장하기 위한 전략적 계획이 포함됩니다. 다음은 수평 및 수직 케이블 관리자를 모두 활용하는 실제 단계입니다.

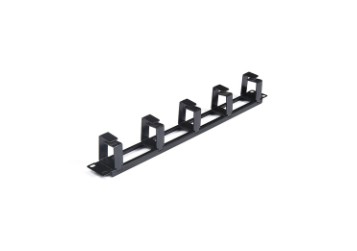

수평 케이블 관리자(1U 또는 2U)
일반적으로 패치 패널이나 스위치 사이에 설치되는 수평 관리자는 전면 패치를 위한 기본 배포 지점 역할을 합니다.
- 라우팅: 관리자의 전면 "손가락" 또는 덮힌 덕트를 통해 스위치 포트에서 패치 코드를 연결합니다. 노출된 느슨함을 최소화하려면 케이블이 관리자에서 나와 인접한 패치 패널 포트로 직접 연결되는지 확인하십시오.
- 굴곡 반경 보호: 광섬유 케이블의 경우 굴곡 반경이 30mm(1.18인치) 미만으로 떨어지지 않도록 하십시오. 이 반경을 유지하려면 관리자가 제공한 지정된 스풀이나 곡선 핑거를 사용하십시오. 굽힘 반경을 초과하면 마이크로벤드가 발생하여 감쇠가 사고당 최대 0.5dB까지 증가할 수 있습니다.
- 분리: 물리적 스트레스와 간섭을 방지하려면 구리(Cat6/Cat6a) 케이블을 광섬유 케이블에서 분리하세요. 대부분의 관리자는 별도의 영역을 만들 수 있는 분리 가능한 덮개를 가지고 있습니다.
수직 케이블 관리자(핑거 덕트)
수직 관리자는 랙 측면에 장착되어 스위치, 서버 또는 백본 인프라에 연결되는 위에서 아래로 이어지는 대량 케이블링을 처리합니다.
- 백본 라우팅: 수직 관리자를 사용하여 여러 수평 관리자의 케이블을 통합합니다. 활성 장비에 연결하려면 랙 전면에서 후면 또는 측면 채널로 케이블을 라우팅합니다.
- 슬랙 관리: 남은 케이블 길이를 장비 뒤에 감는 대신 수직 관리자에 보관하십시오. 연구에 따르면 수직 관리자의 적절한 여유 관리는 느슨한 번들에 비해 공기 흐름 제한을 최대 20%까지 줄이는 것으로 나타났습니다.
- 라벨링: 에이lways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.
케이블 관리자 설치 방법: 단계별
설치는 간단한 기계 프로세스이지만 랙의 구조적 무결성과 설치 수명을 보장하려면 정밀도가 중요합니다. 4포스트 서버 랙 또는 2포스트 네트워크 랙을 사용하여 작업하는 경우 다음 단계가 적용됩니다.
1단계: 장착 위치 결정
수평 관리자의 경우 일반적으로 활성 구성 요소(예: U1의 스위치, U2의 케이블 관리자, U3의 패치 패널) 사이에 설치됩니다. 수직 관리자의 경우 종종 쌍(왼쪽 및 오른쪽)으로 랙 프레임 측면에 장착됩니다.
2단계: 랙 레일 준비
랙이 정사각형 구멍(서버 랙에 일반적임)을 사용하는지 또는 나사산 구멍(통신 랙에 일반적임)을 사용하는지 확인하십시오. 사각형 구멍의 경우 지정된 장착 공간에 케이지 너트를 삽입합니다. 미끄러짐을 방지하기 위해 케이지 너트가 레일 내부의 스프링 클립 방향을 향하고 있는지 확인하십시오.
3단계: 장치 고정
에이lign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— 너무 세게 조이면 나사산이 벗겨지거나 섀시가 휘어질 수 있습니다. 특히 고밀도 플라스틱 장치에서는 더욱 그렇습니다.
| 하드웨어 유형 | 권장 토크(in-lbs) |
|---|---|
| M6 나사(사각형 구멍) | 30 - 35 |
| 12-24 나사(나사산) | 25 - 30 |
| 10-32 나사(나사산) | 15 - 20 |
케이블 관리자에 대한 FAQ: 일반적인 문제 해결
다음은 케이블 관리에 관해 가장 자주 묻는 질문과 업계 모범 사례 및 제조 표준을 기반으로 한 정확한 답변입니다.
1. "레이서 바"와 "핑거 덕트"의 차이점은 무엇입니까?
에이 lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, 뛰어난 굴곡 반경 제어 기능을 제공하고 인접한 케이블을 방해하지 않고 개별 케이블 이동을 허용합니다.
2. 케이블 관리도구와 활성 장비 사이에 얼마나 많은 공간을 두어야 합니까?
이상적으로는 모든 패치 패널이나 스위치 바로 옆(위 또는 아래)에 1U 케이블 관리자를 설치하는 것이 좋습니다. 고밀도 파이버 설치의 경우 2U 관리자가 선호되는 경우가 많습니다. 관리자 도어 전면에 25mm(1인치)의 여유 공간을 유지하면 전면에서 후면으로의 냉각 시스템에 적절한 공기 흐름이 보장됩니다.
3. 고밀도 광섬유에 플라스틱 케이블 관리도구를 사용할 수 있나요?
예, 하지만 플라스틱이 난연성 등급(UL 94V-0)인지 확인해야 합니다. Simante에서 생산한 것과 같은 고품질 플라스틱 관리자는 구조적 무결성을 유지하면서 고밀도 섬유를 처리하도록 설계되었습니다. 내진 인증이 필요한 시설에서는 인장 강도가 더 높기 때문에(일반적으로 >500lbs 하중 용량) 금속 수직 관리자를 권장합니다.
4. 케이블 관리도구는 맞춤 크기로 제공됩니까?
에이bsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10개의 일반 및 맞춤형 생산 라인 그리고 전자동 사출성형기 10세트 , 우리는 귀하의 데이터 센터 미적 및 공간 요구 사항에 정확히 맞는 특정 깊이, 색상(예: 검정, 흰색, 맞춤형 RAL 코드) 및 재료로 관리자를 생성할 수 있습니다. 우리 시설은 안정적인 연간 생산량을 유지합니다. 900만개 , 대규모 배포를 위한 확장성을 보장합니다.
품질이 중요한 이유: 엔지니어링 및 지원
고품질 케이블 관리자를 선택하면 총 소유 비용에 영향을 미칩니다. 열등한 장치에는 날카로운 모서리가 있어 케이블 재킷이나 시간이 지남에 따라 부서지기 쉬운 플라스틱이 손상될 수 있습니다. Simante의 접근 방식은 성숙한 연구 및 개발 시스템을 통해 설계 소스에서 품질이 보장되도록 보장합니다.
전담팀과 함께 10명 이상의 엔지니어와 30명 이상의 풀타임 기술 인력 , 우리는 지속적인 개선에 중점을 둡니다. 우리 공장은 활용합니다 전자동 사출성형기 10세트 and 20 semi-automatic units 손가락 사이의 간격(고밀도 RJ45 잭을 수용하기 위해 일반적으로 1.2인치)과 같은 중요한 치수의 일관성을 보장합니다.
Simante는 고객의 요구 사항을 충족할 수 있도록 전문화된 통합 솔루션을 제공합니다. 간단한 1U 수평 관리자가 필요하든 하이퍼스케일 데이터 센터를 위한 복잡한 맞춤형 수직 솔루션이 필요하든 고급 Cable Manager 공장 인프라는 설계부터 납품까지 프로젝트를 지원합니다.
- 생산 능력: 연간 900만개 규모 조달 지원
- 에이utomation: 8개의 자동 설치 기계가 일관된 조립 품질을 보장합니다.
- 사용자 정의: 설계, 개발, 판매 및 서비스를 통합하는 완벽한 네트워크 케이블링 솔루션입니다.
신뢰할 수 있는 제조업체의 엔지니어링 케이블 관리에 투자하면 네트워크 인프라가 전체 수명주기 동안 확장 가능하고 서비스 가능하며 효율적인 상태를 유지할 수 있습니다.
