올바른 크기 선택 패치 패널 주로 랙 공간, 포트 밀도 요구 사항 및 향후 확장 계획에 따라 달라집니다. 표준 크기는 일반적으로 "U"(랙 단위) 단위로 측정되며, 가장 일반적인 것은 1U 24포트 패치 패널 또는 2U 48포트 패치 패널입니다. 패치 패널을 선택할 때 먼저 현재와 향후 2년 동안 예상되는 총 데이터 포인트 수를 계산하여 20%의 중복 마진을 보장합니다. 둘째, 랙 깊이와 너비가 네트워크 패치 패널과 호환되는지 확인하십시오. 마지막으로 케이블 유형(예: Cat6 또는 Cat6A)에 따라 적절한 케이블 관리 공간을 선택하여 효율적인 데이터 센터 케이블링 관리를 달성하세요.
네트워크 아키텍처에서 패치 패널의 핵심 역할 이해
최신 데이터 센터와 엔터프라이즈 LAN에서는 패치 패널 물리적 연결 집합 지점일 뿐만 아니라 네트워크 유연성의 초석이기도 합니다. 스위칭 장비에서 수평 케이블을 분리하여 유지 관리의 어려움을 크게 줄입니다.
- 미학적으로 아름다운 케이블 관리: 랙 내부의 "거미줄" 효과를 방지합니다.
- 장비 보호: 스위치 포트를 자주 연결하고 분리하여 발생하는 하드웨어 손상을 줄입니다.
- 명확한 논리: 태그 관리 시스템과 함께 작동하여 네트워크 오류 위치를 신속하게 찾아냅니다.
패치 패널 크기 선택을 위한 세 가지 주요 차원
1. 포트 밀도 및 공간 활용도
물리적 크기는 랙 용량에 직접적인 영향을 미칩니다.

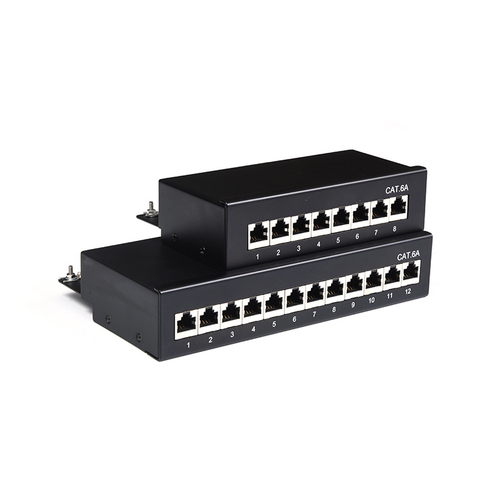

1U 높이: 일반적으로 24개의 포트를 제공하는 중소 규모 사무실이나 엣지 컴퓨팅 노드에 적합합니다. 랙 높이가 제한되어 있는 경우에는 고밀도(예: 1U 48포트) 차폐 패치 패널을 선택하는 것이 더 좋습니다.
2U 이상: 코어 서버실에 적합하며 후면에서 대규모 케이블 묶음 및 배포가 용이합니다.
2. 케이블 표준 및 물리적 호환성
패치 패널 치수에는 전면 너비뿐만 아니라 후면 케이블 관리 랙의 깊이도 포함됩니다.
Cat6A 요구 사항: Cat6A 케이블은 두께가 더 두껍고 굴곡 반경이 더 크기 때문에 후면 케이블 관리 랙이 있는 모델을 선택하는 것이 좋습니다. 이는 더 많은 깊이 공간을 차지하지만 신호 전송이 물리적 압축의 영향을 받지 않도록 보장합니다.
모듈식 대 고정식: 모듈식 패치 패널을 사용하면 광섬유와 구리 케이블을 혼합하여 설치할 수 있어 크기 유연성이 더욱 커집니다.
3. 중복성 및 향후 확장성
전문적인 네트워크 계획은 즉각적인 요구에만 국한되어서는 안 됩니다.
예비 비율: 네트워크 패치 패널 크기를 결정할 때 "실제 포트 수 ¼ 0.8" 공식을 사용하여 총 포트 요구 사항을 계산하는 것이 좋습니다.
열 분산 공간: 빽빽한 케이블은 공기 흐름을 방해할 수 있습니다. 고밀도 배포에서는 열 방출을 최적화하기 위해 패치 패널 사이에 적절한 빈 패널을 확보해야 합니다.
패치 패널 선택 가이드
빠른 결정을 내리는 데 도움이 되도록 시나리오 기반 패치 패널 선택 전략은 다음과 같습니다.
| 시나리오 유형 | 권장 포트 수: | 권장 크기: | 주요 고려사항: |
| 작은 집/사무실 | 12 - 24 포트 | 1U 또는 벽걸이형 | 공간 절약 및 설치 용이성. |
| 중견기업 지점 | 48 - 96 포트 | 1U 고밀도 | 강력하고 약한 전류 간섭 차폐(차폐 유형 선택). |
| 대규모 데이터 센터 | 500개 이상의 포트 | 2U/4U 모듈러 | 높은 유지 관리 빈도; 핫 스와핑 및 신속한 태깅에 대한 지원이 필요합니다. |
케이블링 성능 최적화를 위한 전문적인 조언
올바른 크기 선택 is only the first step. To maximize patch panel performance, pay attention to the following details:
일치하는 케이블 관리자: 수평 케이블 관리자는 패치 패널 비율과 일치해야 합니다. 일반적으로 부드러운 케이블 굽힘을 보장하고 반사 손실을 줄이기 위해 1U 패치 패널당 1U의 케이블 관리자를 갖는 것이 좋습니다.
색상 코딩 및 라벨링: 서로 다른 색상의 패치 패널 모듈을 사용하여 내부 네트워크, 외부 네트워크 및 음성 신호를 구별합니다. 명확한 라벨링 시스템은 문제 해결 시간을 50% 이상 단축할 수 있습니다.
차폐 및 접지: 차폐 패치 패널을 선택한 경우 내장된 접지 버스바가 랙의 접지 시스템에 연결되어 있는지 확인하십시오. 그렇지 않으면 간섭 방지 성능이 크게 저하됩니다.
크기 선택은 본질적으로 "현재 비용"과 "미래 유지 관리 어려움" 간의 균형을 유지하는 것입니다. 너무 작은 패치 패널은 나중에 케이블 관리의 어려움을 가중시키고, 무작정 큰 패널을 추구하면 값비싼 랙 공간을 낭비하게 됩니다.
