10G Copper 설명: Cat6A 케이블링 표준, 거리 제한 및 구매 가이드

짧은 대답 먼저: 한 건물 내부 및 100미터 이내에 있는 링크의 경우 10G 구리(Cat6A 또는 Cat7 구조 케이블을 통해 실행되는 10GBASE-T 이더넷을 의미)는 책상, 액세스 포인트, 카메라 및 스위치에 10Gbps를 제공하는 가장 실용적이고 비용 효율적인 방법입니다. 거리, 전자기 간섭 또는 백본 집합 요구 사항이 연선 케이블이 지원할 수 있는 수준을 초과하는 경우 광섬유가 대신합니다.

이 가이드에서는 10G 구리가 작동하는 방식, 실제로 이를 전달하는 케이블 카테고리, 광섬유보다 나은 위치와 손실되는 위치, 구매 주문서에 서명하기 전에 조달 팀이 확인해야 하는 사항을 안내합니다. 관점은 의도적으로 실용적입니다. 당사는 45개 이상의 국가에 제공되는 네트워크 케이블링 프로젝트를 위한 키스톤 잭, 패치 패널 및 패치 코드를 제조하며, 아래 사항은 유통업체, 통합업체 및 계약업체가 당사에 가장 자주 제기하는 질문을 반영합니다.

주요 결론: Cat6A 케이블링을 통한 10G 구리 케이블은 최대 100미터의 건물 내 10Gbps 수평 링크에 대한 기본 선택이며, 광섬유는 백본 및 장거리 실행에 적합한 도구로 남아 있습니다.

10G 구리란 무엇입니까? 10GBASE-T 표준 설명

10G 구리는 친숙한 RJ45 인터페이스를 통해 균형 잡힌 연선 케이블을 통해 10기가비트 이더넷을 실행하는 것을 의미합니다. IEEE는 2006년에 802.3an 표준에 따라 이 기술을 10GBASE-T로 승인했으며 이는 모든 네트워크 장치가 이미 사용하는 커넥터를 변경하지 않고도 일반 사무실 케이블을 통해 10Gbps에 도달할 수 있는 유일한 방법입니다. 이러한 커넥터 호환성은 구리가 여전히 관련성을 유지하는 조용한 이유입니다. 10G 구리 포트는 어댑터, 미디어 변환기 또는 새로운 장치 인벤토리 없이 기존 PC, 프린터, 전화기 및 카메라와 통신합니다.

기가비트 링크와 비교할 때 10GBASE-T는 신호 규율에서 훨씬 더 까다로운 작업입니다. 작동 대역폭은 500MHz로 증가하고 4개 쌍 모두 동시에 전송 및 수신하며 디지털 신호 처리와 결합된 다중 레벨 인코딩을 통해 각 끝에서 겹치는 신호를 분리합니다. 이것이 바로 스위치뿐만 아니라 케이블 플랜트 자체가 제한 요소가 되는 이유입니다. 채널의 모든 잭, 패널, 패치 코드 및 수평 케이블 미터는 전체 스펙트럼에 걸쳐 허용 오차를 유지해야 합니다.

역방향 협상은 또 다른 실질적인 이점입니다. 최신 10GBASE-T 포트는 일반적으로 1G, 2.5G 및 5G 속도도 지원하므로 스위치 교체가 케이블 업그레이드보다 먼저 이루어질 수 있으며 예산 주기에 따라 두 투자를 단계적으로 진행할 수 있습니다. 더 높은 802.3bt 전력 등급을 포함한 PoE(Power over Ethernet)는 동일한 4개 쌍을 사용하며, 이는 단일 케이블에서 멀티 기가비트 데이터와 상당한 전력이 필요한 Wi-Fi 액세스 포인트 및 IP 카메라에 매우 중요합니다.

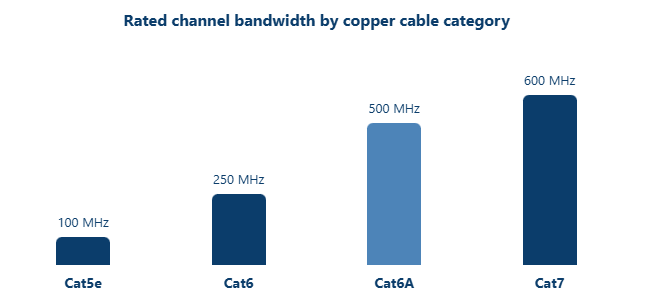

대역폭 등급은 케이블 카테고리가 10G 구리에 왜 그렇게 중요한지 확인할 수 있는 가장 명확한 방법입니다. 각 범주는 메가헤르츠 단위로 측정된 주파수 범위에 대해 정의되며, 10GBASE-T는 신호를 배치하려면 최대 500MHz의 스펙트럼이 필요합니다. 낮은 카테고리는 아무리 주의 깊게 설치하더라도 해당 스펙트럼을 제공하지 않습니다. 아래 세로 막대형 차트는 구매자가 가장 자주 묻는 네 가지 범주의 정격 채널 대역폭을 비교합니다. 읽으면서 한 가지 규칙을 명심하십시오. 정격 대역폭은 10G 구리 채널에 필요한 조건이지 그 자체가 완전한 보장은 아닙니다.

차트는 10G 구리 이야기를 한 눈에 보여줍니다. Cat5e는 100MHz에서 중지되는데, 이는 기가비트에는 적합하지만 10GBASE-T를 위한 공간은 없습니다. Cat6은 이를 250MHz로 두 배 늘려 단거리 시도에는 충분하지만 표준에서 기대하는 500MHz에는 미치지 못합니다. Cat6A는 정확히 10GBASE-T 스펙트럼이 설계된 500MHz에 도달하므로 업계에서는 이를 새로운 10G 구리 케이블링의 기준으로 간주합니다. Cat7은 600MHz까지 확장되어 마진을 추가하고 대부분의 구성에서 상단에 전체 차폐를 추가합니다. 이 숫자에는 두 가지 실용적인 참고 사항이 있습니다. 첫째, 공급업체가 10G 등급 Cat6 패치 코드를 제공하는 경우 Cat6A 채널을 대체하기보다는 단거리 편의를 위해 이를 읽으십시오. 둘째, 대역폭은 실험실 및 현장 테스트를 통해 구성 요소 및 채널 수준에서 검증되므로 대량 주문을 하기 전에 제조업체 또는 도매업체에 전체 정격 주파수의 테스트 데이터를 요청하세요. 대역폭은 또한 가격 사다리의 일부를 설명합니다. 더 높은 주파수에서 제조 허용 오차가 엄격해지면 실제 생산 노력이 필요하기 때문입니다. 하지만 이것이 모든 것을 설명하지는 않습니다. 왜냐하면 누화 제어와 차폐는 메가헤르츠 수치만으로는 표시할 수 없는 비용을 추가하기 때문입니다. 차트를 사용하여 카테고리를 선정한 후 다음 섹션을 읽고 해당 메가헤르츠 내부의 신호에 어떤 일이 발생하는지 이해하세요.

주요 결론: Cat6A는 500MHz 대역폭만 10GBASE-T가 사용하도록 설계된 것과 일치하기 때문에 호환되는 10G 구리 채널을 지정하는 최소 범주입니다.

10G Copper 작동 방식: 인코딩, Alien Crosstalk 및 케이블 구성

내부적으로 10GBASE-T는 128개 상태 성상으로 배열된 16레벨 펄스 진폭 변조를 사용하여 4개 쌍 각각을 푸시하여 한 번에 양방향으로 데이터를 전달하며, 반향 제거 전자 장치는 중복되는 전송 및 수신 신호를 분리합니다. 구매자에게는 엔지니어링 세부 사항보다 그 결과가 더 중요합니다. 신호 무결성은 이제 케이블 재킷 라벨뿐만 아니라 물리적 구조 품질과 설치 규율에 따라 달라집니다. 지나치게 꼬인 쌍이나 케이블의 부서진 부분과 같이 기가비트 링크가 무시할 수 있는 작은 편차는 10Gbps에서 측정 가능한 오류가 됩니다.

가장 큰 적은 ANEXT로 약칭되는 외계 누화(Alien Crosstalk)입니다. 이는 동일한 번들에 있는 인접 케이블의 간섭입니다. 케이블 내부의 누화와 달리 외계 누화는 양쪽 끝의 전자 장치에 의해 취소될 수 없으므로 쌍 분리, 차폐 및 신중한 묶음을 통해 물리적으로 제어되어야 합니다. 이것이 바로 자체적으로 아름답게 인증되는 Cat6 링크가 조밀한 병렬 실행 트레이 내에서 실패할 수 있는 이유와 10G 구리에 대한 카테고리 표준이 구성 요구 사항을 크게 강화한 이유입니다.

케이블 구조는 여러 수준에서 이러한 과제에 대한 답을 제공하며 차폐 옵션은 선택하기 전에 자세히 살펴볼 가치가 있습니다. 아래의 네 가지 구성은 공급업체 카탈로그에서 볼 수 있는 거의 모든 제품을 포괄하며 각각 내성, 비용, 종단 노력 및 접지 요구 사항 간에 서로 다른 균형을 이룹니다.

• U/UTP 쉴드가 없는 4쌍의 베어 페어. 최저 비용과 가장 빠른 종료, 내성은 전적으로 케이블 균형에 달려 있으므로 가장 엄격한 설치 규율이 필요합니다.
• F/UTP 네 쌍 모두 주위에 하나의 포일 스크린이 있습니다. 본딩 및 접지 작업 비용을 들여 인접한 케이블 간의 이질적인 누화를 눈에 띄게 줄이고 사용량이 많은 트레이에 적합합니다.
• U/FTP 각 쌍 주위에 개별 포일이 있습니다. 고밀도 Cat6A 설치를 위한 일반적인 선택인 케이블 내부의 쌍간 혼선을 강력하게 제어합니다.
• S/FTP 개별적으로 포일링된 쌍 위에 브레이드 스크린이 있습니다. 가장 높은 내성 수준과 Cat7 케이블링의 표준 구조입니다.

모든 차폐 옵션에는 하나의 접지 참고 사항이 적용됩니다. 금속 스크린은 패치 패널과 콘센트 하드웨어에 올바르게 접착된 경우에만 설계된 대로 작동합니다. 접지되지 않았거나 잘못 접지된 차폐는 배리어보다 안테나에 더 가깝게 작동할 수 있으므로 차폐된 10G 구리 채널을 권장하기 전에 항상 고객에게 접지 방식에 대해 문의해야 합니다.

주요 결론: 10G 구리 성능은 누화 제어에 따라 달라지므로 기본적으로 가장 저렴한 비차폐 옵션을 선택하는 대신 전기 환경에 맞는 차폐 수준을 선택하십시오.

10G 구리용 케이블 카테고리: Cat6, Cat6A 및 Cat7 비교

아래 표는 범주 질문을 10G 구리 계획에 중요한 숫자로 요약합니다. 모든 행에는 조달 결과가 포함되므로 마케팅 문구가 아닌 선택 필터로 취급하세요.

Cat6은 인용문에서 가장 큰 혼란을 야기하므로 조심스럽게 단어를 사용할 가치가 있습니다. TIA 지침은 일반적으로 최대 55미터로 언급되는 감소된 거리에서 Cat6을 통한 10GBASE-T를 허용하며 다른 케이블 근처의 밀집된 번들 내부에서는 여전히 더 짧습니다. 일부 프로젝트에서는 짧은 캐비닛 간 또는 벽에서 책상까지의 실행에 이를 성공적으로 사용하지만 각 프로젝트는 현장 인증을 받아야 하며 채널 마진은 우리가 원하는 것보다 얇습니다. 공급업체가 거리 제한을 언급하지 않고 10G 지원 Cat6을 제공하는 경우 서명하기 전에 더 어려운 질문을 하십시오.

Cat6A는 보장된 100미터 10GBASE-T 채널에 대한 주류 답변이자 TIA와 ISO 모두에서 클래스 EA로 인정한 답변입니다. 이는 외계인 누화 제어를 중심으로 특별히 설계되었으며 비차폐 버전과 차폐 버전으로 제공되며 수년간의 대량 생산 이후 가격이 주류 영역으로 자리 잡았습니다. 새로운 10G 구리 배포의 경우 Cat6A는 다음 감사에서 방어할 필요가 없는 안전한 기본값입니다.

Cat7은 완전히 차폐된 S/FTP 구조를 기반으로 구축된 600MHz의 ISO 정의 클래스 F 시스템으로 그 위에 위치합니다. 여기서 한 가지 호환성 참고 사항이 중요합니다. 공식 Cat7은 일반 RJ45가 아닌 GG45 또는 TERA 커넥터를 지정하지만 공급업체 카탈로그의 많은 RJ45 종단 차폐 코드 및 모듈은 Cat7급 성능으로 제작되었습니다. 프로젝트 문서에 Cat7이 필요한 경우 주문하기 전에 채널의 모든 구성 요소에 대한 커넥터 호환성을 확인하십시오. 이 두 가지 모두 위에 Cat8은 데이터 센터의 짧은 30미터 25G 및 40G 링크용으로 존재하며, 이는 수평적 사무실 설계에 거의 적용되지 않더라도 알아 둘 가치가 있습니다.

호환되는 10G 구리 채널은 작업 영역 코드, 전면판 뒤의 키스톤 잭, 수평 케이블, 통신실의 패치 패널, 먼 쪽의 장비 코드 등 5개 요소로 구성된 체인입니다. 해당 체인에 따라 성능 등급을 혼합하면 표준에 따른 마진이 소모되므로 숙련된 구매자는 한 제조업체의 전체 채널을 한 등급으로 소싱합니다. 키스톤 잭은 구성 요소 설치자가 가장 많이 만지고 가장 적게 테스트하는 부분이므로 Cat6A 모듈의 종단 정밀도는 상자에 인쇄된 케이블만큼 면밀히 조사해야 합니다.

10G 채널용 차폐형 Cat6A 툴리스 키스톤 잭 도구가 필요 없는 차폐형 Cat6A 키스톤 잭은 일관된 정밀도로 작업 영역 연결을 종료합니다. 잭의 종단 정확도는 10G 구리 채널 인증을 유지하는 데 중요하므로 채널 등급에서 소싱하면 링크 마진을 보호하는 데 도움이 됩니다. 제품보기 →

주요 결론: Cat6A를 기본 10G 구리 플랫폼으로 지정하고, 까다로운 EMI 또는 차폐 정책 사이트를 위해 Cat7을 예약하고, 짧은 Cat6 실행을 설계 전략이 아닌 인증된 예외로 처리합니다.

10G 구리와 10G 파이버 비교: 거리, 비용 및 각각의 장점

두 기술 모두 모든 축에서 승리하지 않으므로 유용한 질문은 프로젝트가 실제로 가지고 있는 축에서 어떤 매체가 승리하는지입니다. 넓은 의미에서 10G 구리는 RJ45 편재성, PoE 지원 및 낮은 채널당 구성 요소 비용 덕분에 엔드포인트가 있는 마지막 100미터를 소유합니다. Fiber는 백본 라이저, 캠퍼스 링크, 간섭이 심한 경로 및 10Gbps 이상의 성장 계획이 있는 모든 경로 등 그 이상의 모든 것을 소유합니다.

거리는 일반적으로 구매자가 광섬유와 10G 구리의 무게를 비교할 때 비교하는 첫 번째 숫자입니다. 10GBASE-T 채널과 파이버 링크는 동일한 10Gbps 문제를 해결하지만 동일한 랙에서 매우 다른 거리를 커버합니다. 아래 가로 막대형 차트는 가장 일반적인 미디어의 최대 도달 범위를 10Gbps로 나열합니다. 구리 범주는 다중 모드 광섬유 및 직접 연결 쌍축 어셈블리 옆에 위치하므로 비율을 쉽게 읽을 수 있습니다. 모든 값은 표준을 준수하고 적절하게 설치된 채널을 가정합니다.

이 차트의 패턴은 대부분의 현대 건물의 미니어처 아키텍처입니다. 직접 연결되는 Twinax 어셈블리의 최대 길이는 약 7m이므로 케이블링 시스템이 아닌 인접한 스위치를 연결하기 위한 랙 내 도구가 됩니다. Cat6은 조건이 우호적일 때 10Gbps에서 약 55미터를 커버하며 일부 층간 배선실 실행에는 충분하지만 수평 설계는 보장되지 않습니다. Cat6A와 Cat7은 모두 구조화된 케이블링이 설계된 전체 100미터 채널에 10G 구리를 전달하며, 이 숫자는 하나의 통신실이 전체 층을 서비스할 수 있는 수입니다. OM3 다중 모드 광섬유는 동일한 10Gbps를 300미터로, OM4를 400미터로 확장하므로 라이저와 건물 간 링크가 기본적으로 광섬유로 확장됩니다. 함께 읽으면 막대가 노동의 깔끔한 분할을 설명합니다. 수평 마지막 100미터를 위한 구리, 그 위와 그 너머의 섬유입니다. 10Gbps에서 100미터를 넘는 연선 옵션은 없으므로 예산에 관계없이 120미터 실행은 광섬유 결정입니다. 10GBASE-T와 광섬유 사이의 지연 시간 차이는 존재하지만 대부분의 경우 사무실 및 캠퍼스 애플리케이션이 무시할 만큼 작습니다. 10G 구리 케이블은 이전 기가비트 케이블보다 두껍고 라이저 공간을 더 빨리 채우기 때문에 무게와 직경도 중요합니다. 거리는 또한 토폴로지와도 상호 작용합니다. 100미터 구리 도달 범위는 일반적으로 일반 층의 중간 벽장 비용을 제거하기 때문입니다. 건물에 이미 OM3 또는 OM4 백본이 설치되어 있는 경우 스마트 설계를 통해 수직 배분을 유지하고 Cat6A가 모든 수평 낙하를 처리할 수 있습니다.

비용은 실제 성능만큼 많은 프로젝트를 결정합니다. 하나의 10G Copper 링크에 대한 예산은 패시브 구성 요소, 액티브 포트, 설치 인력 및 테스트의 네 가지 버킷으로 나뉩니다. 비율은 프로젝트 규모에 따라 달라지지만 일반적인 사무실 개조는 대부분의 비용을 전환 외부에 지출합니다. 아래 도넛 차트는 중간 규모 업그레이드의 단일 10G 구리 채널에 대한 대표적인 분할을 보여줍니다. 견적보다는 기획비율로 다루세요.

가장 흔한 계획 실수는 케이블 요금이 전부라고 가정하는 것입니다. 패시브 구성 요소는 약 40%로 가장 큰 단일 점유율을 차지하지만 해당 점유율에는 케이블 자체뿐만 아니라 채널의 모든 잭, 패널 및 코드가 포함됩니다. 활성 포트는 약 1/4이 소요되며 여기서 10GBASE-T와 SFP 파이버 간의 비교는 흥미로울 수 있습니다. 왜냐하면 포트 가격과 전력 소모량은 스위치 세대에 따라 눈에 띄게 다르고 대규모 배포에서는 산술이 바뀔 수 있기 때문입니다. 설치 인력은 활성 점유율과 일치하며 인력은 종료 정밀도와 번들링 규율이 채널 마진에 직접적인 영향을 미치기 때문에 10G 구리가 기가비트보다 더 많은 주의를 요구하는 부분입니다. 테스트는 10%로 작아 보이지만 차트에서 가장 저렴한 보험입니다. 한 번의 잘못된 종료를 포착하는 인증을 통해 테스터 시간보다 더 많은 비용이 드는 재방문을 절약할 수 있기 때문입니다. 도매업체와 프로젝트 구매자도 부품 가격보다는 채널 비용을 비교해야 합니다. 조금 더 비싼 잭을 사용하면 설치 속도가 빨라져 인건비가 낮아질 수 있기 때문입니다. 볼륨도 중요합니다. 한 제조업체에서 전체 채널 키트를 주문하면 일반적으로 여러 공급업체에서 구성 요소를 조립하는 것보다 가격이 더 저렴합니다. 이 수치는 새로운 케이블 연결을 가정하고 어려운 경로로 개조하면 노동 점유율이 더 높아집니다. 밀도가 높은 10GBASE-T 스위치 구성은 파이버 등가물보다 더 많은 전력을 소비하고 이는 원장의 작동 측면에 표시되므로 전력 예산도 언급할 가치가 있습니다. 재작업은 눈에 보이지 않는 다섯 번째 버킷이며, 이를 줄이는 가장 확실한 방법은 처음부터 검증 가능한 테스트 데이터가 포함된 구성 요소를 구입하는 것입니다.

주요 결론: 엔드포인트가 있는 마지막 100미터에는 10G 구리를 사용하고, 100미터를 초과하거나 건물을 건너거나 심각한 간섭에 직면하면 작업을 광섬유에 넘겨줍니다.

10G Copper의 적용 시나리오 및 선택 포인트

오늘날 10G 구리가 유지되는 곳

기업 사무실 수평 케이블링은 여전히 고전적인 사례로 남아 있습니다. Cat6A 채널은 중앙 집중식 통신실에서 각 작업 영역까지 연결되어 현재는 멀티 기가비트의 책상을 제공하고 장치가 새로 고쳐지면 10G로 책상에 서비스를 제공합니다. 최신 802.11ax 및 후속 액세스 포인트는 동일한 케이블을 통해 멀티 기가비트 업링크와 고전력 PoE를 원하고 Cat6A 10G 구리 드롭은 두 번째 회로를 당기지 않고도 두 가지를 모두 충족하기 때문에 Wi-Fi 이야기도 그만큼 중요해졌습니다. 감시 및 건물 자동화는 동일한 논리를 따릅니다. NVR 업링크, 카메라 집계 및 컨트롤러 트래픽은 모두 100미터 미만으로 유지되는 구리선의 헤드룸의 이점을 활용하기 때문입니다. 데이터 센터에서 10GBASE-T는 최대 100m까지 실행되는 행 끝 및 행 중간 토폴로지에서 역할을 담당하는 반면, 몇 미터의 랙 내 연결은 일반적으로 트윈액스 어셈블리를 사용하고 수직 스파인은 파이버로 이동합니다. 생산 현장이나 옥상 장비 구역과 같이 전기적으로 잡음이 많은 환경에서 강력한 멀티 기가비트 연결이 필요한 게이트웨이, 컨트롤러 및 집합 스위치가 있는 모든 곳에서 스마트 빌딩과 산업용 엣지가 목록을 완성합니다.

통신실 자체에서 패치 패널은 이러한 모든 수평 연결이 이루어지는 곳이며, 패널 품질은 종료 후에도 마진이 얼마나 유지되는지를 결정합니다. 카테고리가 일치하고 잘 구성된 패널은 설치자가 건물을 떠난 후에도 인증된 모든 링크를 유지하므로 패널 선택이 최종 하드웨어 목록이 아닌 사양에 속합니다.

Cat6A 차폐 및 UTP 패치 패널 여러 포트 수와 차폐 또는 비차폐 옵션을 갖춘 Cat6A 패치 패널은 통신실의 모든 수평 연결을 연결합니다. 카테고리가 일치하고 잘 구성된 패널은 인증된 링크 성능을 유지하므로 패널 품질이 사양에 속합니다. 제품보기 →

조달팀의 선택 포인트

1. 하나의 약한 링크가 전체 채널을 정의하므로 작업 영역 코드부터 패치 패널까지 전체 채널을 하나의 카테고리와 하나의 성능 등급으로 유지하십시오.
2. F/UTP, U/FTP 또는 S/FTP를 선택하기 전에 차폐 수준을 전기 환경에 맞추고 팀이 차폐를 올바르게 결합할 수 있는지 확인하십시오.
3. PoE 열 가정을 확인하십시오. 고전력 PoE는 번들 케이블을 가열하므로 번들 크기를 보수적으로 계획하고 802.3bt 배포에는 Cat6A를 선호합니다.
4. 전체 정격 주파수에 걸쳐 삽입 손실, 반사 손실, NEXT 및 외계인 누화를 다루는 구성 요소 및 채널 테스트 데이터에 대해 모든 후보 공급업체에 문의하십시오.
5. 카탈로그 뒤의 제조업체를 평가합니다. 내부 툴링, 안정적인 생산 능력, OEM 및 ODM 지원, 유통에 적합한 포장 등 모두 더 원활한 프로젝트를 예측합니다.
6. 실제 제작 기술이 제품의 일부이기 때문에 대량 구매 주문을 발행하기 전에 자체 설치자가 종료한 샘플로 검증하십시오.

주요 결론: 책임 있는 제조업체로부터 하나의 매칭 시스템으로 10G 구리 채널을 구입하고 카탈로그 페이지가 아닌 현장 샘플이 최종 결정을 내리도록 하십시오.

안정적인 10G 구리 링크를 위한 설치 및 유지 관리 지침

채널을 보호하는 설치 규칙

대부분의 10G 구리 문제는 제조된 것이 아니라 설치되어 발생하는데, 이는 설치 습관을 고칠 수 있다는 점에서 좋은 소식입니다. 종단 지점까지 각 쌍의 꼬임을 유지하고 Cat6A 잭과 패널에서 약 13mm 이상 꼬임을 풀지 마십시오. 특히 전면판 뒤와 혼잡한 캐비닛 내부의 차폐 설계의 경우 최소 굴곡 반경(케이블 외부 직경의 최소 4배 이상)을 준수하십시오. 차폐되지 않은 전력선 및 형광등 설비로부터 수평 배선을 분리하고 모터 또는 조명 회로를 따라 긴 평행 경로를 피하십시오. 번들 크기를 제한하고 너무 꽉 조이는 케이블 타이를 벨크로 패스너로 교체하세요. 압력이 가해지면 10GBASE-T가 의존하는 쌍 구조가 왜곡되기 때문입니다. 카테고리 등급 하드웨어에서 올바른 다이와 도구로 종료한 다음 모든 영구 링크와 전체 채널을 인증하고 가장 밀도가 높은 패널에 외계인 누화 지점 검사를 추가합니다.

저렴한 코드를 사용하면 인증된 채널을 취소할 수 있기 때문에 양쪽 끝의 장비 코드는 고정 케이블과 동일한 심각성을 갖습니다. 테스트를 거쳐 카테고리에 맞는 표준 길이의 코드 재고를 유지하여 설치자가 이전 프로젝트에서 남은 코드를 즉석에서 사용하지 않도록 하세요.

Cat6A 및 Cat8 패치 코드 카테고리-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. 제품보기 →

인계 후 식물을 건강하게 유지

모든 링크의 양쪽 끝에 동일한 식별자로 레이블을 지정하고, 사용하지 않는 포트에 먼지 방지 기능을 유지하고, 모든 이동, 추가 및 변경을 기록하는 패치 규칙을 유지합니다. 여전히 등급을 충족한다고 가정하기보다는 다시 종료되거나 경로가 변경되는 모든 링크를 재인증하십시오. 현장 압착 수리에서는 Cat6A 허용 오차가 거의 적용되지 않으므로 손상된 패치 코드를 다시 압착하는 대신 교체하십시오. 채널을 샘플링하고, PoE가 높은 구역의 캐비닛 온도를 확인하고, 실제로 랙에 있는 내용과 문서를 조정하는 정기적인 감사 일정을 계획하십시오. 이 루틴을 따르는 공장은 몇 년 후 아무 일 없이 10G 구리 감사를 통과하며, 이를 건너뛰는 공장은 일반적으로 최악의 시기에 이동, 추가 또는 변경 중에 차이점을 발견합니다.

주요 결론: 10G 구리 채널은 최악의 종단만큼만 우수하므로 설치 시 비틀림, 굽힘 반경, 번들링 및 인증 규칙을 시행하고 모든 변경 후에 계속 재인증하십시오.

FAQ: 구매자가 가장 많이 묻는 10G Copper 질문

아래 질문은 유통업체, 통합업체, 프로젝트 계약업체와의 대화에서 반복적으로 나타납니다. 답변은 짧고 실용적이므로 자신의 프로젝트 문서에 바로 적용할 수 있습니다.

관련 자료 및 사이트 리소스

10G 구리 롤아웃을 계획하는 경우 이 사이트의 두 페이지는 그림을 직접적으로 확장합니다. 하나는 구리 및 광섬유 시스템 모두에서 고속 네트워크를 지원하는 구조화된 케이블링 제품을 설명하고, 다른 하나는 생산 라인, 장비 및 품질 관리를 포함하여 중국 Yuyao에 있는 30,000평방미터 규모의 공장을 소개합니다. 45개 이상의 국가에서 프로젝트를 위한 키스톤 잭, 패치 패널, 패치 코드 및 광섬유 연결을 제조 및 공급하는 당사는 표준 카탈로그 항목은 물론 OEM 맞춤화를 통해 유통업체, 도매업체 및 통합업체를 지원합니다.

• 고속 네트워크를 지원하는 구조화된 케이블링 제품은 무엇입니까?
• 우리 공장 소개: 생산 라인, 장비 및 품질 관리

주요 결론: 테스트 데이터로 모든 구성 요소를 입증할 수 있는 제조업체의 일치하는 단일 시스템으로 10G 구리 채널을 소싱하면 표준이 자동으로 처리됩니다.
